【专利】一种侧出风式热泵烘干系统(专利号:201921210926.8)

专利号：201921210926.8
专利状态：有权
专利类型：[实用新型]
专利申请人：东莞市科信新能源设备有限公司
专利分类号：F26B9/06(20060101)

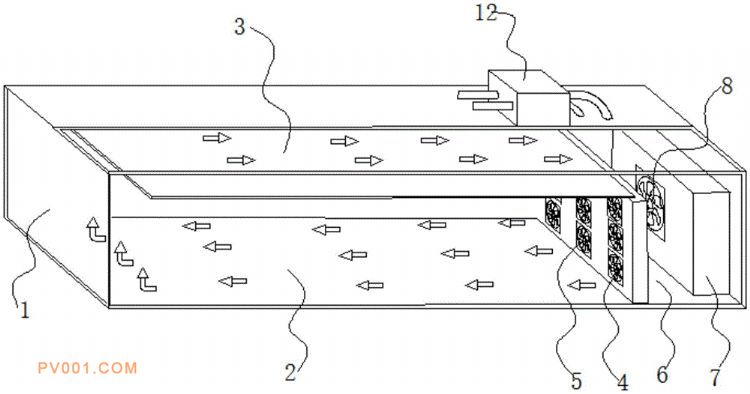

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了侧出风式热泵烘干系统，包括烘干室，烘干室下层为烘干区域，上层为回风区域，烘干区域的一端设置有风墙，风墙均匀分布设置有多个风机，风墙与烘干室的墙壁之间留有送风空间，送风空间设置有热泵烘干机，热泵烘干机的后侧紧挨着烘干室的墙壁设置，热泵烘干机的出风口位于前侧，并与送风空间相对应，热泵烘干机的进风口位于上侧，并与回风区域相对应；热泵烘干机形成的烘干热风从前侧的出风口排出，经过送风空间后，被风墙的风机抽送入烘干区域对放置于烘干区域的物料进行烘干，经过烘干区域后形成的烘干回风在经过回风区域后从热泵烘干机的进风口进入热泵烘干机进行制热，再次形成烘干热风，形成循环。
