【专利】一种单级单吸卧式离心泵(专利号:201920517120.7)

专利号：201920517120.7
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江江能泵阀有限公司
专利分类号：F04D1/00(20060101)

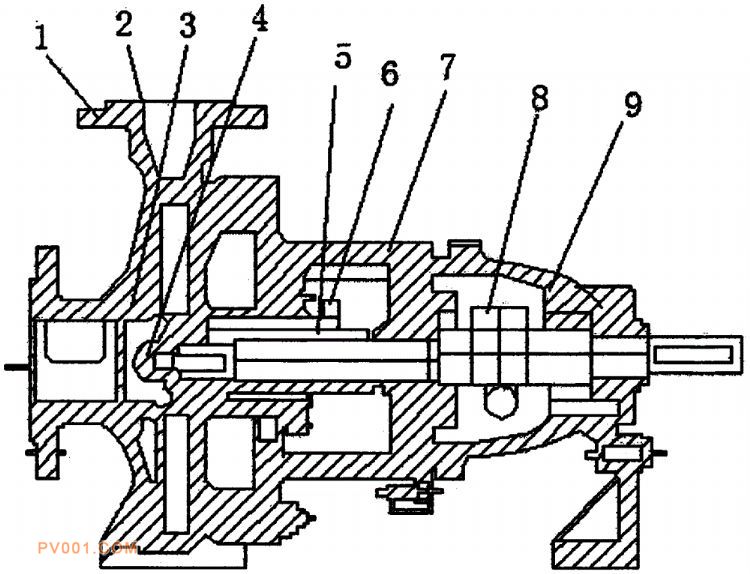

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种单级单吸卧式离心泵，包括泵体、叶轮、密封环、叶轮螺母、密封部件、泵盖、中间支架、轴以及悬架部件，泵体上固定有底座，悬架部件通过止口固定在中间支架上，悬架部件支撑在底座上，密封部件设在轴的顶部，泵盖设在密封部件的外侧，泵盖夹紧在泵体与中间支架连接的中间，轴的左侧设有叶轮螺母，叶轮螺母的左侧顶端设有密封环，密封环的顶端设有叶轮，泵体上设有加长联轴器。悬架部件通过止口固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修，大大减轻了维修工人的劳动力。
