【专利】三相污水泵控制器电路(专利号:201921229826.X)

专利号：201921229826.X
专利状态：有权
专利类型：[实用新型]
专利申请人：台州丰茜电器有限公司
专利分类号：F04D15/00(20060101)

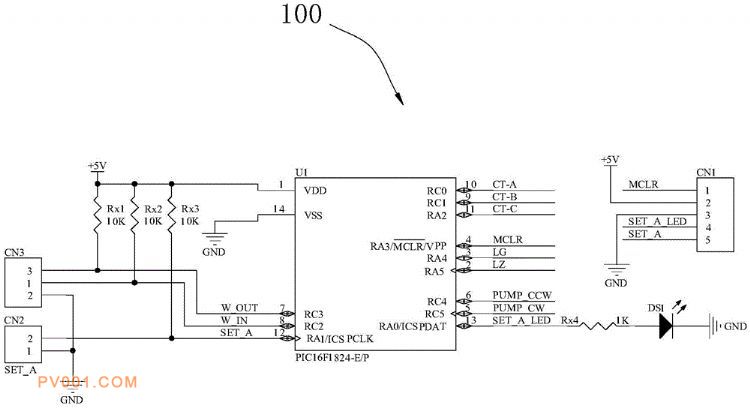

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供了一种三相污水泵控制器电路，包括MCU控制电路、电源电路、继电器输出控制电路、三相电流检测电路、开关信号输入电路；继电器输出控制电路包括正转电路和反转电路，正转电路和反转电路的控制端与MCU控制电路电连接，输出端用于与污水泵的电机连接；开关信号输入电路的输入端用于与外接的浮球液位传感器电连接，输出端与MCU控制电路电连接；三相电流检测电路包括第一检测单元、第二检测单元及第三检测单元，第一检测单元、第二检测单元及第三检测单元均具有电流互感器，三个电流互感器分别套设于电机的A相、B相、C相的电源线上。本实用新型适用于三相污水泵，且具备反转功能，从而提升了抗堵性。
