【专利】一种先导式安全阀现场离线校验辅助装置(专利号:201920624595.6)

专利号：201920624595.6
专利状态：有权
专利类型：[实用新型]
专利申请人：克拉玛依市科比技术有限责任公司
专利分类号：G01M13/003(20190101)

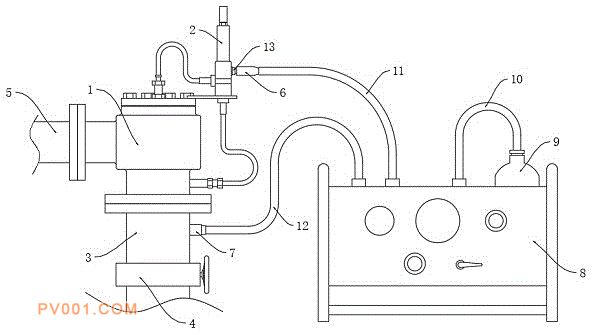

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种先导式安全阀现场离线校验辅助装置，涉及离线校验装置技术领域，为解决特殊安装位置且盛装易燃易爆介质的先导式安全阀的难以校验的问题。所述主阀一侧的上方设置有导阀，所述主阀的下方设置有进气管，且进气管与主阀通过法兰密封连接，所述进气管上安装有手动阀，所述主阀的另一侧设置有出气管，且出气管与主阀通过法兰密封连接，所述导阀的一端设置有排泄孔，所述排泄孔的一侧安装有辅助装置，所述校验台位于主阀的一侧，所述进气管的一侧设置有单向阀，且单向阀与进气管密封连接，所述校验台的一侧设置有氮气瓶，所述氮气瓶与校验台通过输气高压软管密封连接。
