【专利】水流内循环水泵(专利号:201921053580.5)

专利号：201921053580.5
专利状态：有权
专利类型：[实用新型]
专利申请人：黄宗洪
专利分类号：F04D13/06(20060101)

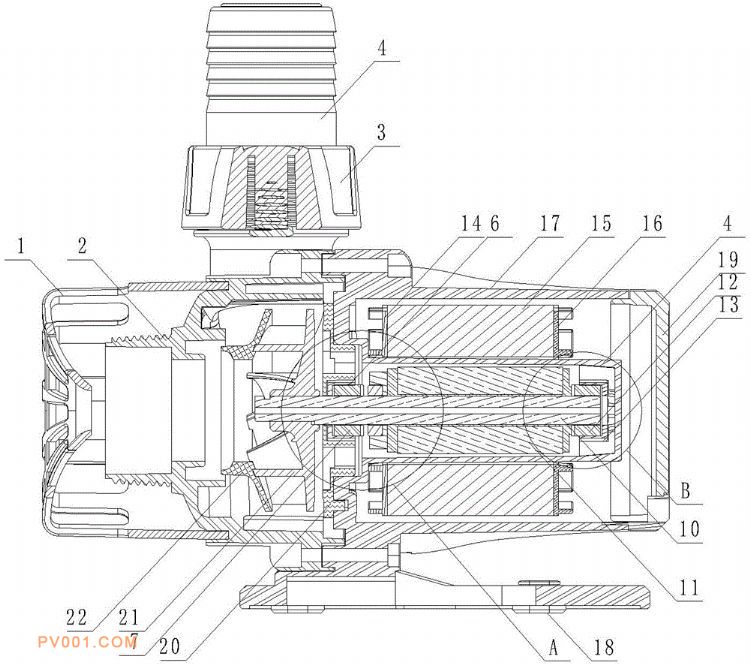

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了水流内循环水泵，包括网罩和压盖，压盖的一侧连接有网罩，且压盖的另一侧连接有主体外壳，压盖的内腔套装有与转子一端套接的叶轮，转子转动安装于主体外壳的内腔，叶轮靠近转子一侧面设置有中心盘，且中心盘的侧面开设有通孔，主体外壳的内腔内壁与转子之间设置有缝隙，且缝隙通过中心盘的通孔与压盖的腔体贯通，转子内同轴心套装有陶瓷轴，陶瓷轴为空心结构，且空心结构远离叶轮的一端与转子外围的缝隙连通，陶瓷轴的另一端贯穿叶轮；水流从网罩进入压盖内，被吸入叶轮后受离心力甩出，部分水流经中心盘上的孔进入主体外壳内腔与转子之间的间隙，再经空心的陶瓷轴回流至叶轮腔，形成循环，带出热量和杂质。
