【专利】一种喷射泵上的出水盖(专利号:201921483009.7)

专利号：201921483009.7
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江日井泵业股份有限公司
专利分类号：F04D29/42(20060101)

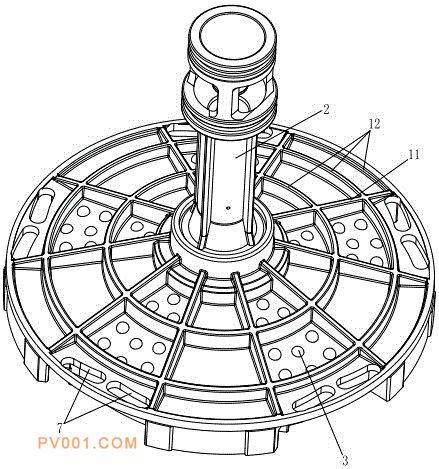

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种喷射泵上的出水盖，包括盖体，在盖体的中心设有进水孔，进水孔内安装有流道体，所述盖体的一端设有若干半球体凸点，另一端设有呈圆周均布的若干导向板，所述导向板沿着盖体的边沿分布，相邻的两个导向板之间形成了出水通道，所述导向板的外壁设有挡块，所述挡块、导向板的外壁以及导向板的外端共同形成了集水空间，出水通道与集水空间贯通，所述盖体上还设有呈圆周均布的若干出水孔，所述若干出水孔与若干导向板一一对应，且出水孔处于集水空间内；所述若干导向板围成的内部区域为叶轮腔；所述出水通道的流道尺寸小于集水空间；所述出水孔小于集水空间。本实用新型可以提高增压效果，降低运行时的噪音。
