【专利】一种阀门电动执行器的壳体结构(专利号:201921243554.9)

专利号：201921243554.9
专利状态：有权
专利类型：[实用新型]
专利申请人：天津开利达控制技术开发有限公司
专利分类号：F16K31/04(20060101)

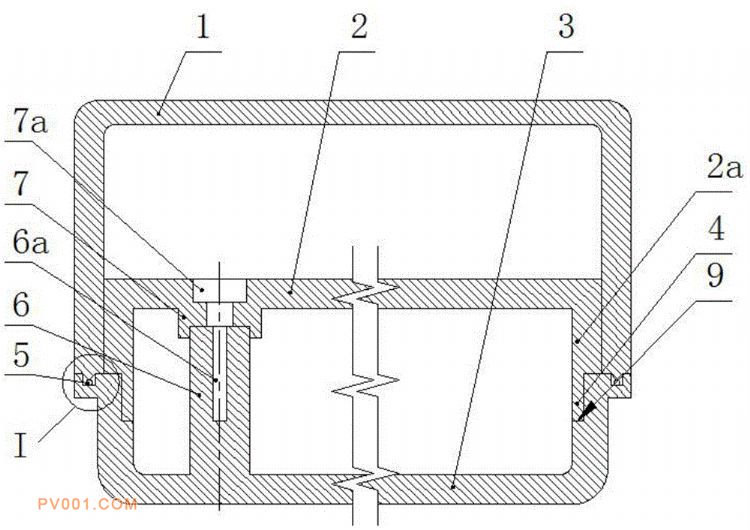

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种阀门电动执行器的壳体结构，包括依次设置的上盖、中盖和下盖，所述上盖的下端面扣合密封安装在下盖的上端面，所述中盖的外边沿一体向下延伸制有下翻边，该下翻边的端部里侧一体制有向下凸出的中盖凸台；所述下盖的开口端里侧制有与所述中盖凸台对应的下盖凹槽。本壳体结构采用嵌入式设计，保证中盖与下盖定位嵌合，定位精度高，而且装配简单。本壳体结构中的下盖制有定位柱与中盖的定位凸环嵌装在一起，不仅便于中盖与下盖的定位，更重要的是使中盖与下盖相互嵌合融为整体，防止中盖因受力后摆动。
