【专利】一种新型立式管道泵便拆结构(专利号:201920875020.1)

专利号：201920875020.1
专利状态：有权
专利类型：[实用新型]
专利申请人：天津辰星迎晖电气自动化工程有限公司
专利分类号：F04D13/06(20060101)

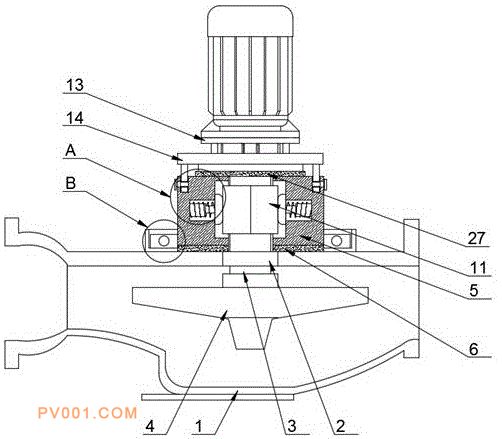

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种新型立式管道泵便拆结构，具体涉及管道泵技术领域，包括壳体，所述壳体的顶部嵌设有轴承，所述轴承内固定套设有主轴，所述主轴外侧壁设有叶轮片，所述叶轮片位于壳体内，所述主轴的顶端设有联轴器，所述主轴的顶端通过联轴器连接有电机的输出轴，所述壳体的顶部设有卡接机构，所述卡接机构内腔设有减震机构，所述卡接机构包括固定座，所述固定座两侧均固定连接有卡块，所述壳体的顶部固定连接有两个卡座。本实用新型通过设置限位圈、卡板、卡块和固定座，从而有效方便了工作人员对电机输出轴和主轴进行分离拆卸，不需要对外部固定螺栓进行拆卸，方便了工作人员的维修工作，满足了使用的需要。
