【专利】一种用于焊接连接的阀门打压试验装置(专利号:201921337214.2)

专利号：201921337214.2
专利状态：有权
专利类型：[实用新型]
专利申请人：天津翔越电仪技术有限公司
专利分类号：G01M13/003(20190101)

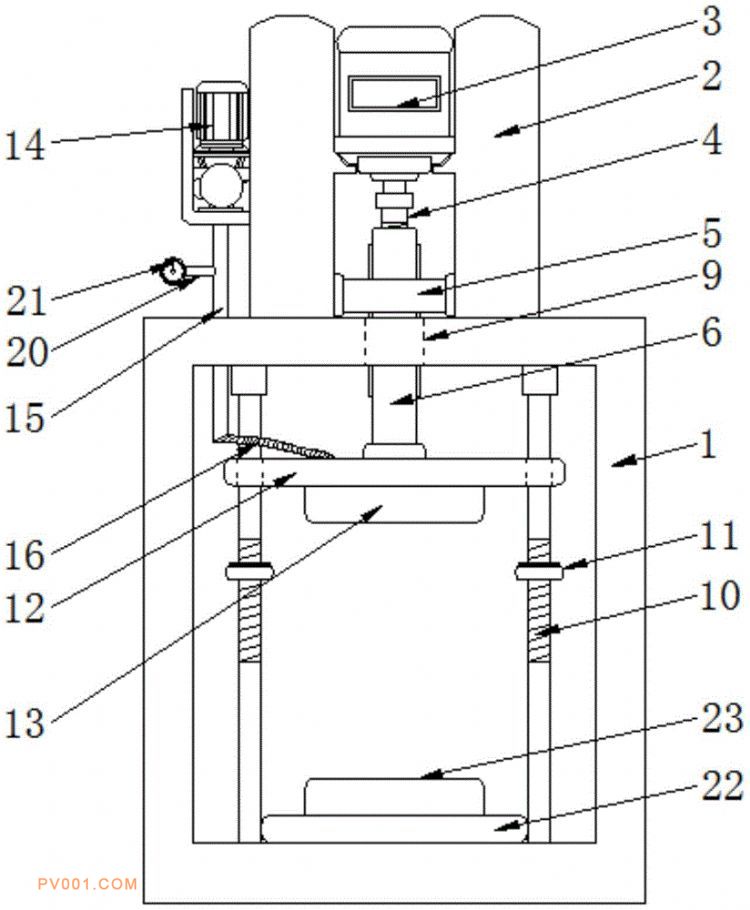

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种用于焊接连接的阀门打压试验装置，包括机架，所述机架的顶部通过电机固定架固定连接有驱动电机，所述驱动电机输出轴的底端通过联轴器固定连接有转动轴，所述电机固定架的内腔固定连接有限位架，限位架的内腔滑动连接有滑动筒，本实用新型涉及阀门检测技术领域。该用于焊接连接的阀门打压试验装置，在下压时预先测量好阀门的高度，在支撑杆的表面转动垫块将垫块调节到与阀门最高处同水平的高度，通过驱动电机驱动转动轴转动，带动滑动筒在限位架的限位下下滑，带动上盲板和上密封堵板下降对阀门进行密封，密封时上盲板的底部与垫块的顶部贴合，在保证密封的同时防止了压力过大将阀门压坏的情况发生。
