【专利】模锻全焊接阀体球阀(专利号:201921166232.9)

专利号：201921166232.9
专利状态：有权
专利类型：[实用新型]
专利申请人：欧维克集团有限公司
专利分类号：F16K27/06(20060101)

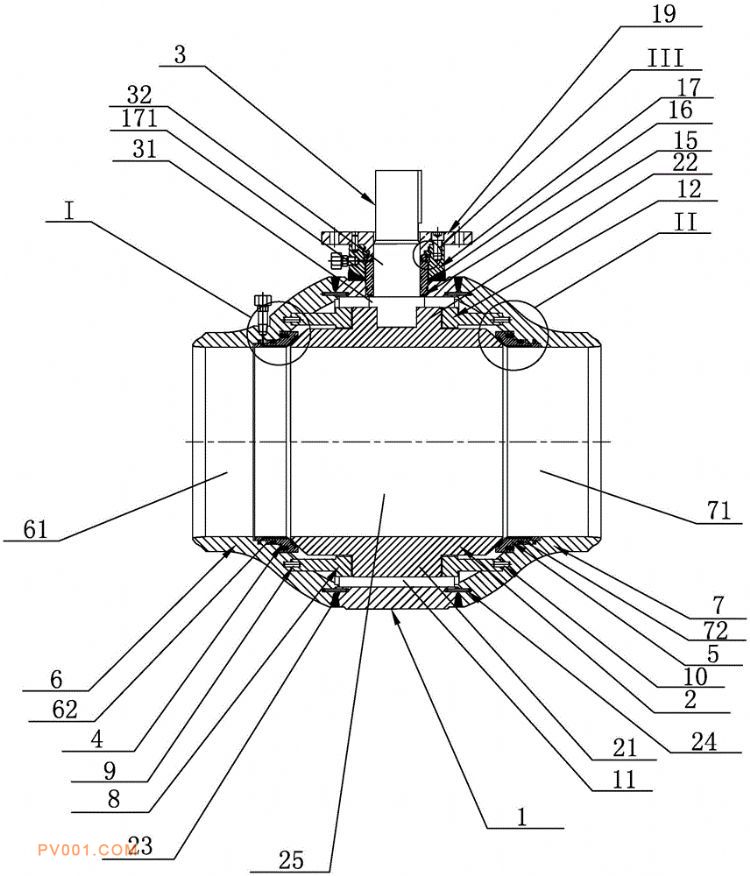

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种模锻全焊接阀体球阀，包括阀体、球体和阀杆，球体左端套设有第一阀座，球体右端套设有第二阀座，阀体左端焊接有左端盖，阀体右端焊接有右端盖，球体下定位凸台上套设有下支撑板，球体上定位凸台上套设有上支撑板，阀杆从下至上依次设置有第一阀杆段和第二阀杆段，第一阀杆段的直径大于第二阀杆段的直径，阀杆上套设有推力密封垫、螺纹压盖和上阀盖，上阀盖与阀体焊接固定，上阀盖中部竖向设置有螺纹孔，螺纹压盖与螺纹孔螺纹连接，通过螺纹压盖将推力密封垫压紧在第一阀杆段和第二阀杆段之间的台阶面上。上述技术方案，结构设计合理、结构紧凑、装配效率方便、制造成本低、阀座密封性能好、阀杆定位可靠且使用寿命长。
