【专利】一种耐磨泵体总装装置(专利号:201920947683.X)

专利号：201920947683.X
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州庆拓节能环保科技有限公司
专利分类号：F04D29/02(20060101)

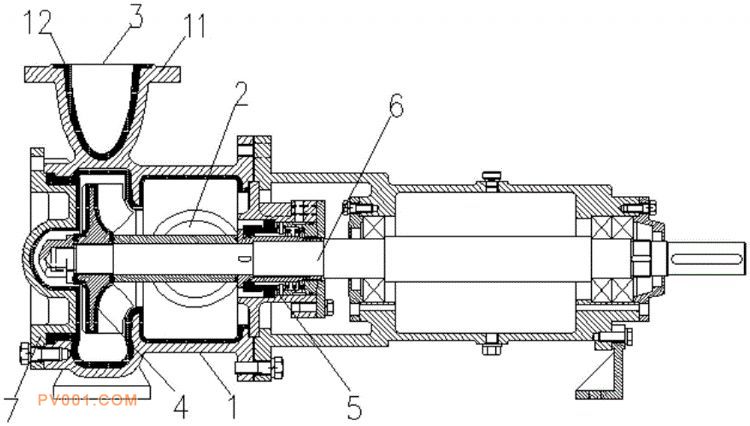

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了泵体领域应用的一种耐磨泵体总装装置，其结构包括泵后盖、泵体、叶轮、转轴和机械密封，所述泵体包括吸入口和排出口，所述叶轮通过转轴与机械密封连接，所述泵后盖、叶轮和机械密封依次连接，所述排出口位于叶轮的上方，所述吸入口位于叶轮与机械密封之间。该泵体总装装置沿转轴轴线方向依次设置为泵后盖、叶轮、吸入口和机械密封。在工作过程中，吸入口产生一定强度的负压，则排出口产生一定强度的正压，即采用后进口设计。该设计方式使机械密封所处的腔室内产生负压，避免了压力作用下导致的机械密封处的液体泄漏，同时减少了机械密封器件的磨损与损耗，降低了维护周期以及维护费用，实现了生产成本的有效控制。
