【专利】一种无线关阀器(专利号:201920827177.7)

专利号：201920827177.7
专利状态：有权
专利类型：[实用新型]
专利申请人：惠州炬能光科实业有限公司
专利分类号：F16K37/00(20060101)

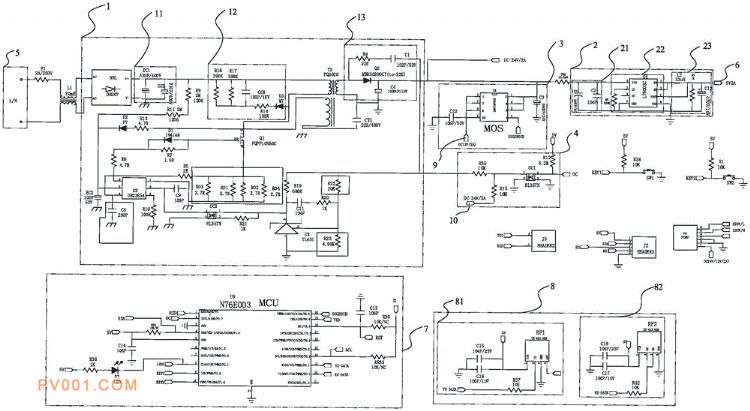

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及到一种无线关阀器，包括第一电源输入端、第一电源输出端、整流模块、降压模块、驱动模块、电路检测模块、处理器和无线收发模块。所述第一电源输入端与所述整流模块连接，所述整流模块与所述驱动模块连接，所述整流模块与所述电路检测模块连接，所述驱动模块与所述降压模块连接，所述降压模块与所述第一电源输出端连接，所述第一电源输出端与所述处理器连接，所述处理器与所述无线收发模块连接，所述驱动模块和所述电路检测模块均与所述处理器连接。通过增加整流模块和降压模块，避免了处理器和无线收发模块的芯片被高电压大电流烧坏，通过使用无线收发模块，简化无线关阀器的电路板中的线路布局中的走线。
