【专利】一种气动切断、调节阀执行器更换阀门正常工作结构(专利号:201921430438.8)

专利号：201921430438.8
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏明江阀业有限公司
专利分类号：F16K31/122(20060101)

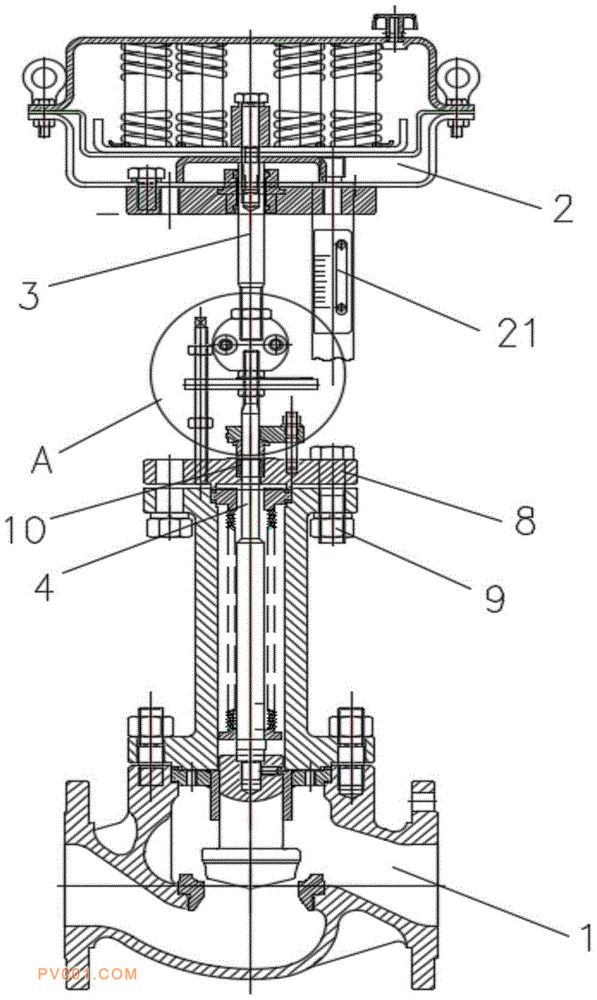

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种气动切断、调节阀执行器更换阀门正常工作结构，包括阀体、气动执行器、上部阀杆、下部阀杆、连接器、限位件、螺杆、上限位螺母、下限位螺母以及填料函，连接器一端通过上部阀杆与气动执行器连接，连接器另一端通过下部阀杆与阀体固定连接，连接器与下部阀杆之间设有限位件，限位件一端与螺杆连接，螺杆上方旋接有上限位螺母，螺杆下方旋接有下限位螺母，下部阀杆套装在填料函内。本实用新型通过在阀体与气动执行器之间设置限位件，当气动执行器拆除后，将上下螺母拧至限位件，就可让阀门继续运行，结构简单合理，具有限位结构。
