【专利】闸板式远程输送泵(专利号:201921233440.6)

专利号：201921233440.6
专利状态：有权
专利类型：[实用新型]
专利申请人：孙晓峰
专利分类号：B65G53/06(20060101)

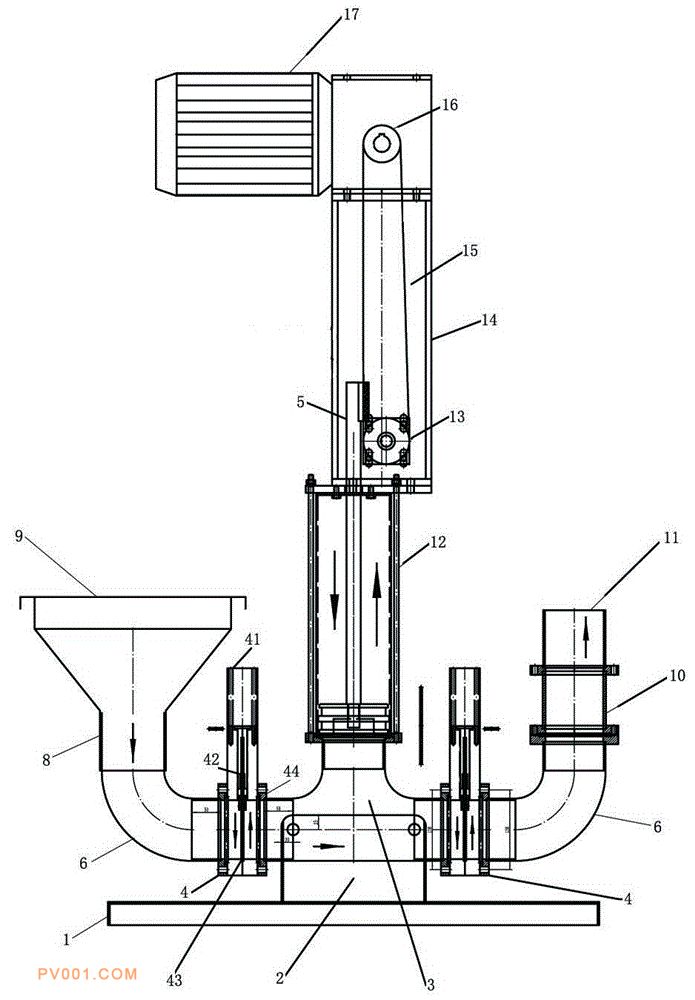

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种闸板式远程输送泵，具有PLC控制系统和动力机构，包括有底座，底座上通过支撑架固定安装有一个三通，三通两侧的通孔分别通过闸板式阀门与弯头相连，其中进料端的弯头与进料斗相连，出料端的弯头与预留出口相连，三通中间的通孔与活塞相连，活塞的活塞杆的顶端与往复同步带相连，动力机构通过往复同步带带动活塞杆做往复运动，PLC控制系统控制闸板式阀门与动力机构工作。本实用新型一种闸板式远程输送泵，采用伺服电机通过往复同步带往复运动实现闸板式的关门方式，节省了大量气源。观察视窗方便观察设备内物料输送情况，结构简单，即使是输送固体物质时也能保证比较高的工作效率。
