【专利】一种高温中冷双层插板阀(专利号:201920366558.X)

专利号：201920366558.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏特一机械股份有限公司
专利分类号：F16K3/30(20060101)

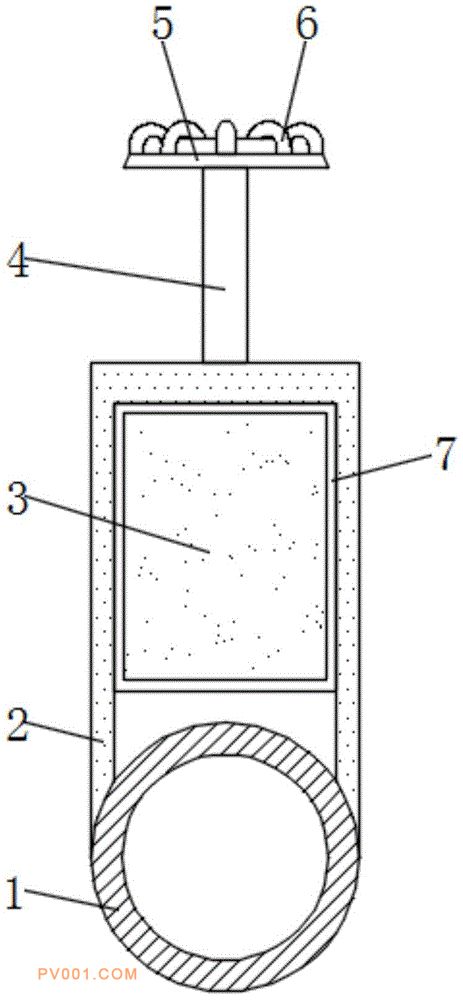

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种高温中冷双层插板阀，包括连通管道、基体外壳、耐折性插板、固定连接杆和合金金属丝网，所述连通管道顶部的两端皆设置有基体外壳，所述基体外壳内部的顶端铰接有固定连接杆，所述固定连接杆底端的基体外壳一侧设置有耐折性插板，耐折性插板的两侧皆延伸至基体外壳的内部，所述基体外壳与耐折性插板的内部皆安装有合金金属丝网，合金金属丝网的内部固定有编织抗弯板，所述基体外壳的内部的一侧固定有等间距的第一止退柱，第一止退柱两侧的耐折性插板表面固定有第二止退柱。本实用新型不仅增强了插板阀使用时的密封性，延长了插板阀的使用寿命，而且避免插板阀使用时出现横向晃动现象。
