【专利】一种合金自吸泵的泵体模具打孔装置(专利号:201921345194.3)

专利号：201921345194.3
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏江风泵业有限公司
专利分类号：B23B41/00(20060101)

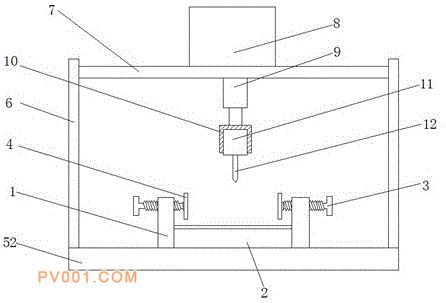

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及合金自吸泵的泵体模具打孔技术领域，尤其涉及一种合金自吸泵的泵体模具打孔装置，固定架两侧的内壁之间抽拉设置有回收盒，固定架的两侧均水平开设有螺纹孔并螺旋配合有螺纹杆，螺纹杆上连接有固定块，固定架的底部滑动配合有第一滑轨，第一滑轨的两端滑动配合有第二滑轨，第二滑轨的两端均焊接固定有支架，支架之间通过螺钉固定有顶板，顶板上端的中部通过螺钉安装有液压缸，液压缸的输出端穿插通过顶板连接有液压杆，液压杆的底端焊接固定有电机支架，电机支架内电机的输出轴上通过联轴器连接有钻头，本实用新型中，可以使模具在固定的前提下自由移动，从而提高打孔效率。
