【专利】一种闭环气泵(专利号:201921124242.6)

专利号：201921124242.6
专利状态：有权
专利类型：[实用新型]
专利申请人：青岛纪玉捷成车辆技术有限公司
专利分类号：B60G17/052(20060101)

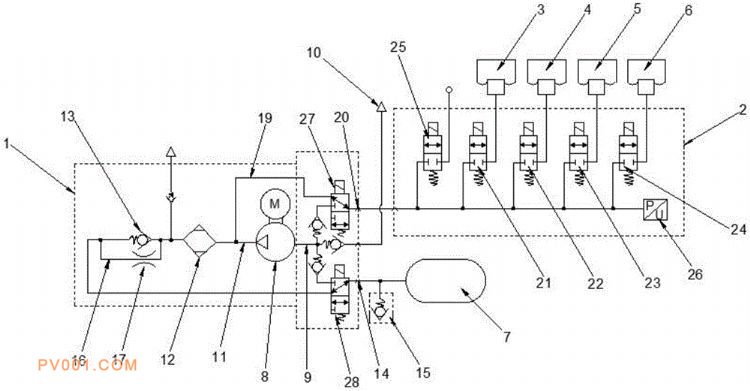

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及气泵领域，尤其涉及一种闭环气泵，一种闭环气泵，包括驱动单元、控制单元以及预压储气罐，所述驱动单元包括两位三通电磁阀、压缩机、节流阀、单向阀和干燥器，其中，所述两位三通电磁阀包括第一两位三通电磁阀、第二两位三通电磁阀；所述控制单元包括压力传感器、排气阀和两位两通电磁阀，所述两位两通电磁阀包括第一两位两通电磁阀、第二两位两通电磁阀、第三两位两通电磁阀和第四两位两通电磁阀，通过设置有供气压力口、大气进气口分别与控制单元中的排气阀以及各电磁阀的进气口连接和作为公共阀的第一两位三通电磁阀连接，另外预压储气罐口设有进气阀，实现进气排气自动控制，工作稳定性高。
