【专利】一种多工位水泵泵盖加工工装夹具(专利号:201921298747.4)

专利号：201921298747.4
专利状态：有权
专利类型：[实用新型]
专利申请人：安徽金力泵业科技有限公司
专利分类号：B23Q3/08(20060101)

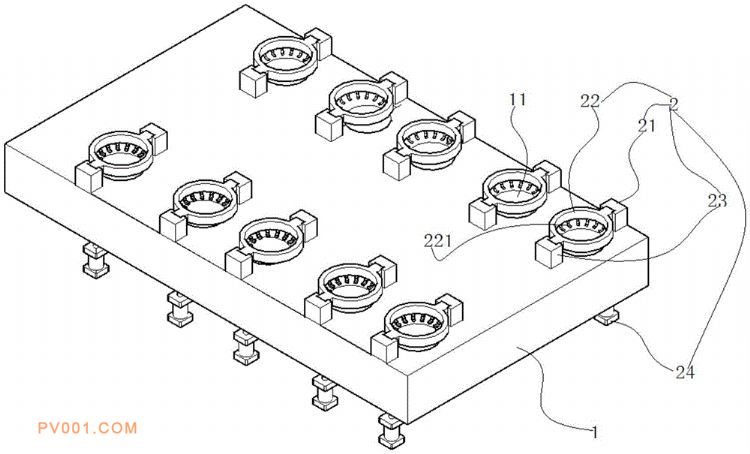

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开一种多工位水泵泵盖加工工装夹具，包括加工工装台，所述加工工装台的底部设有若干个夹持工件；所述夹持工件包括第一立柱，所述第一立柱相对设有第二立柱，所述第一立柱与第二立柱之间滑动连接有压环体，所述压环体的底部环形分布有若干个压盖板；所述压环体具有环形空隙，所述压盖板的自由端朝向环形空隙；所述压盖板包括固定连接在压环体底部的水平部，所述水平部向下连接有弯折部；所述弯折部连接有水平的压头部；所述压环体连接有气缸，所述气缸驱动压环体上、下移动。采用上述装置部件不仅加工工作效率高，且夹持稳定性高，有效增加了泵盖的加工的精准度。
