【专利】一种双控恒温阀芯(专利号:201920682536.4)

专利号：201920682536.4
专利状态：有权
专利类型：[实用新型]
专利申请人：江门市国人温控卫浴有限公司
专利分类号：F16K11/07(20060101)

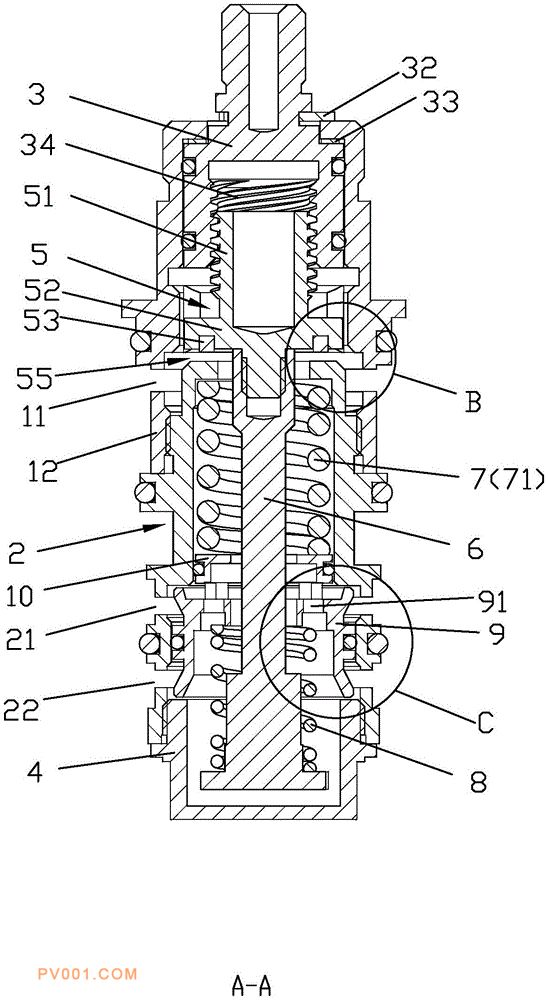

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种双控恒温阀芯，包括上阀体和下阀体，其特征是：所述上阀体内设置有调节手柄、滑动螺柱，滑动螺柱和调节手柄之间螺纹传动配合，滑动螺柱与上阀体滑动配合，滑动螺柱和下阀体之间形成混合水出水调节间隙，下阀体内自上而下依次抵接设置有可伸缩的感温元件、活塞、弹性复位件和联动杆，联动杆上端从上阀体端部穿出连接在滑动螺柱上，同时联动杆穿过弹性复位件、活塞和感温元件并将其压紧在下阀体内部上端面，活塞上下两侧分别设置有冷水进口和热水进口，活塞上设置有连通活塞上下两端面的连通孔。该双控恒温阀芯，结构较为简单，通过一个手柄控制即可同时实现水流通断和温度设定，并且可以很好地避免烫伤事故发生。
