【专利】一种机泵安装找正装置(专利号:201921305123.0)

专利号：201921305123.0
专利状态：有权
专利类型：[实用新型]
专利申请人：陕西延长中煤榆林能源化工有限公司
专利分类号：B23P19/10(20060101)

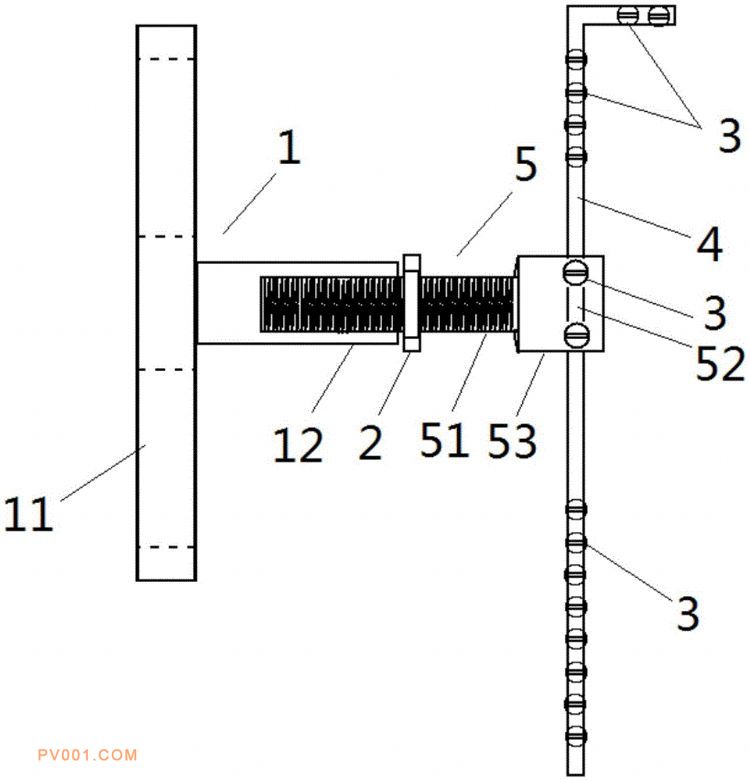

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种机泵安装找正装置，包括底座及活动表架，底座由固定段和伸缩段以及锁紧螺母组成，底座固定段设置有位于机架上的机泵端连接螺栓槽孔，其两端设有机架固定螺栓，底座固定段和伸缩段通过螺纹配合，可以调节长度，依靠锁紧螺母锁死，防止晃动；活动表架为L型，其上设有多个轴向百分表安装孔，以满足不同直径的轴找正，在活动表架一端设有径向百分表安装孔，活动表架由螺丝固定在底座伸缩段，可以来回调节长度。本实用新型通过底座伸缩段和活动表架调整百分表位置，可以快速、方便的进行机泵轴安装的轴向径向找正。
