【专利】具有自清洁功能的球阀(专利号:201920945850.7)

专利号：201920945850.7
专利状态：有权
专利类型：[实用新型]
专利申请人：泰州市龙瑞阀业有限公司
专利分类号：F16K5/06(20060101)

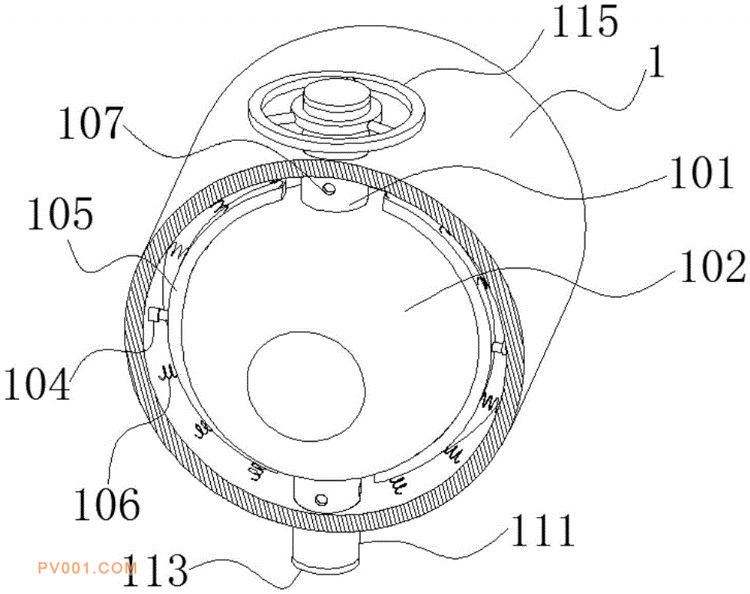

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种具有自清洁功能的球阀，涉及球阀技术领域。本实用新型包括阀体，第一空心轴杆一端固定连接有阀芯球，阀体内壁固定连接有两个防水套筒，防水套筒一端面贴合阀芯球周侧面，阀体内壁通过一伸缩杆固定连接有弧形板毛刷，弧形板毛刷一侧面固定连接有弹簧，弹簧一端与阀体内壁固定连接，弧形板毛刷另一侧面贴合阀芯球周侧面，第一空心轴杆周侧面开设有进水孔。本实用新型通过防水套筒、伸缩杆、弧形板毛刷、弹簧、进水孔和滤盘的设计，使清洗腔内的弧形板毛刷对转动的阀芯球周侧进行清刷，避免了阀芯球周侧粘接水流中的杂质后，影响球阀的使用可靠性和稳定性，降低了球阀设备使用寿命的问题。
