【专利】一种水力控制阀用的先导阀(专利号:201921423365.X)

专利号：201921423365.X
专利状态：有权
专利类型：[实用新型]
专利申请人：上海艾柯林节能技术研究有限公司
专利分类号：F16K17/32(20060101)

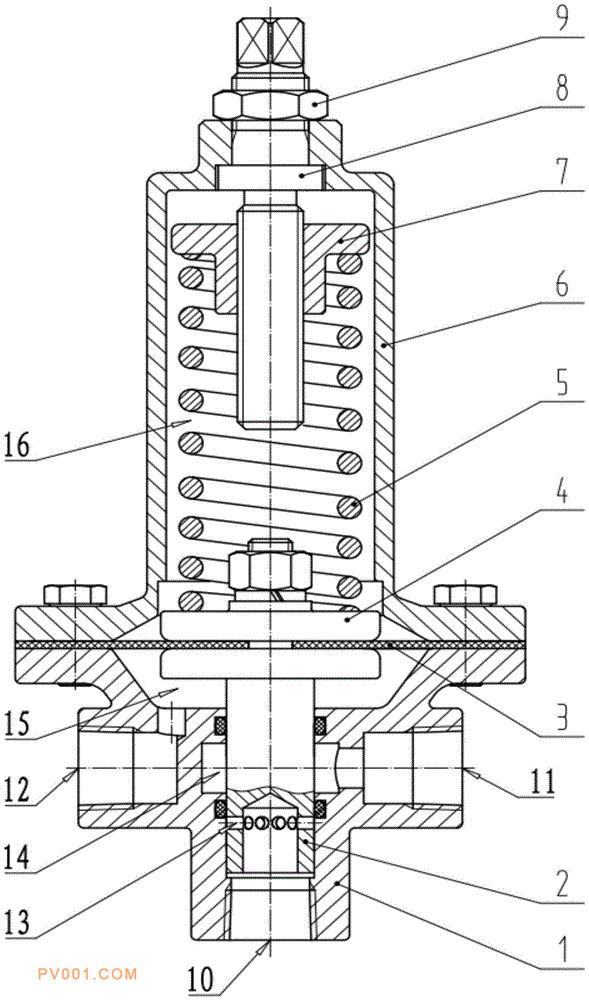

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及管路系统阀门领域，具体的公开了一种水力控制阀用的先导阀，主要包括阀体和阀盖，阀体的内部滑动嵌套有阀芯，阀体的顶部和阀盖的底部均连接有法兰，法兰通过螺栓可拆卸的固定连接，两个法兰夹在膜片的外缘，阀芯与膜片压板通过螺母将膜片中间位置夹紧，阀盖内部开设有弹簧腔，弹簧腔内部放置有弹簧，弹簧的底端放置在膜片压板的上表面；阀体上开设有进口、出口和压力感应接口，膜片与阀体上部形成压力感应腔并通过小孔与压力感应接口连通，阀体内部开设有导阀腔,导阀腔与出口连通，阀芯上开设有若干流道孔,压力感应接口与进口连通。本实用新型优点：结构简单，调节精准，连接稳定，感应压力可调，便于推广实施。
