【专利】一种适用于泄压阀的阀芯(专利号:201921081117.1)

专利号：201921081117.1
专利状态：有权
专利类型：[实用新型]
专利申请人：沅亨流体科技(昆山)有限公司
专利分类号：F16K17/06(20060101)

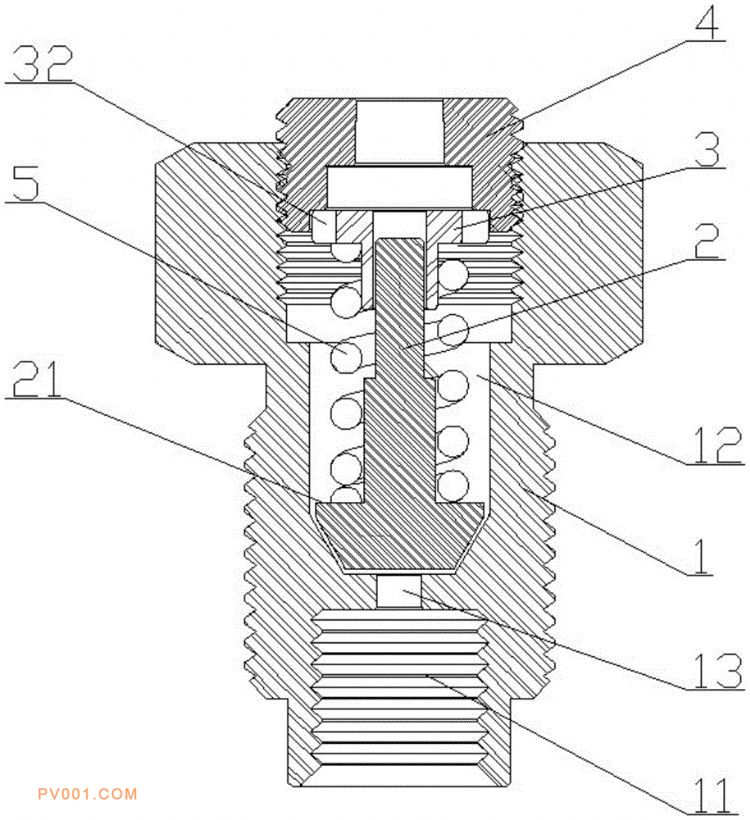

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及了一种适用于泄压阀的阀芯，其包括芯本体、推杆、顶靠件、调节螺塞以及柱状弹簧，其中，在芯本体的内部设置有泄压腔、推杆容纳腔以及泄流孔。在容纳腔的上部侧壁上开设有与调节螺塞相适配的内螺纹。顶靠件布置于调节螺塞的正下方，且在其下端部开设有用来套设于推杆的插装孔。在推杆的下部设置有弹簧顶靠凸缘。柱状弹簧套设于推杆，且其下端部始终顶靠于弹簧顶靠凸缘，其上端部始终顶靠于顶靠件上。推杆在柱状弹簧顶靠力的作用下弹性顶靠于泄流孔的正上方，以实现推杆容纳腔与泄压腔的隔绝。这样一来，通过旋动调节螺塞即可实现对柱状弹簧伸缩长度的调整，从而改变了阀芯开启压力值，以达到对管道中流体压力值进行调整的目的。
