【专利】一种便于更换阀芯的衬氟法兰手动止回阀(专利号:201921345917.X)

专利号：201921345917.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏江风泵业有限公司
专利分类号：F16K15/00(20060101)

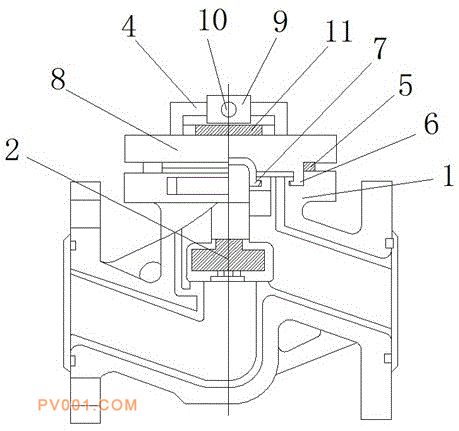

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及衬氟法兰技术领域，尤其涉及一种便于更换阀芯的衬氟法兰手动止回阀,解决了现有衬氟止回阀阀芯更换不便的缺点，包括阀体，所述阀体的内部安装有阀芯，阀体的顶部内侧焊接有镶环，阀体的顶部还安装有封板，通过封板外沿和封板内沿表面焊接的外卡板和内卡板压入半卡槽内，并旋转封板使封板卡入阀体的顶部，使封板和阀体实现固定，更换阀芯时只需要转动封板即可快速打开，卡板通过转轴使施压板压入封板的顶部，使封板通过密封圈与阀体挤压达到密封，同时，在卡板的顶部焊接锁板通过在锁板的内部穿插固定杆，并在固定杆两端通过螺栓实现锁紧固定，更换阀芯时只需要将锁板两侧螺栓取出，即可翻开卡板使封板活动。
