【专利】一种溢流型节能泵低压电动喷雾器(专利号:201920821969.3)

专利号：201920821969.3
专利状态：有权
专利类型：[实用新型]
专利申请人：石家庄市普兰迪机电设备有限公司
专利分类号：B05B9/08(20060101)

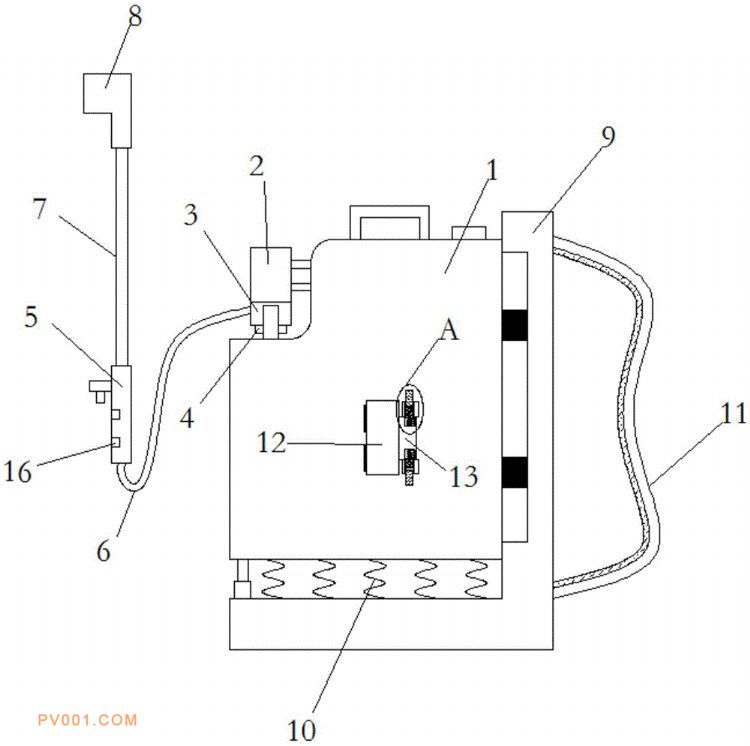

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及喷雾器技术领域，且公开了一种溢流型节能泵低压电动喷雾器，包括储液桶、电机、隔膜泵、溢流装置、电源、手柄、导液管、喷管和喷头，储液桶外滑动连接有L形背板，储液桶滑动连接在L形背板的竖直部内侧，储液桶的底部与L形背板水平部的上端之间均匀固定连接有多个缓冲弹簧，L形背板竖直部的外壁对称固定连接有两根背绳，储液桶的侧壁合页连接有U形限位板，U形限位板远离合页连接处的一端固定连接有定位块，储液桶的外壁固定连接有两个关于定位块对称设置的固定块。本实用新型有效的减轻了储液桶在移动时上下晃动对背负人员肩部损伤的问题，能够使手柄带着喷管和喷头固定在储液桶的侧壁上，便于使用。
