【专利】一种螺杆泵式供胶涂胶装置(专利号:201921133845.2)

专利号：201921133845.2
专利状态：有权
专利类型：[实用新型]
专利申请人：深圳市铱华自动化设备有限公司
专利分类号：B05C5/02(20060101)

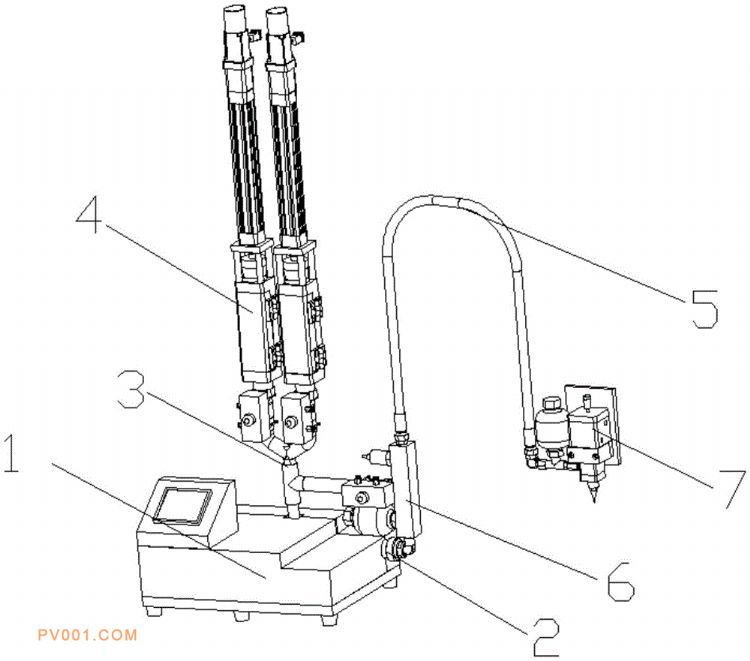

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开一种螺杆泵式供胶涂胶装置，包括机架、压胶机构、进胶管、螺杆泵机构、输送管、监测机构和点胶机构，所述螺杆泵机构安装于机架上，用于调整供胶速度；所述压胶机构安装于螺杆泵机构的上方，并通过进胶管与螺杆泵机构连通；所述点胶机构经输送管与螺杆泵机构连通，用于产品涂胶；所述监测机构同时与进胶管和输送管连通，用于监测和控制内部压力。本实用新型的螺杆泵式供胶涂胶装置有效的解决了出胶量精度且稳定等问题，通过两电缸把胶推进螺杆泵内，再通过螺杆泵内的转子旋转把胶推送进输送管内，再进入开关阀内涂胶。
