【专利】一种具有增强密封结构的蓄热式氧化炉切换阀(专利号:201921110398.9)

专利号：201921110398.9
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏安琪尔废气净化有限公司
专利分类号：F16K1/42(20060101)

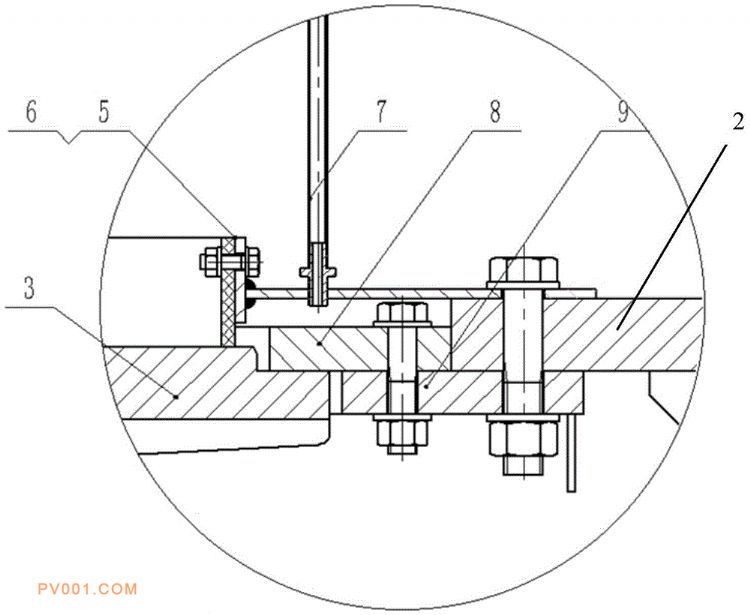

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及阀门技术，旨在提供一种具有增强密封结构的蓄热式氧化炉切换阀。该阀门包括提升阀杆、阀板、上冲击板和下冲击板，上冲击板嵌套安装在环形盖板的内孔中，下冲击板作为连接部件位于下方，阀板外缘的上侧设有台阶；还包括括横向密封环板和竖向弹性密封挡圈，前者固定安装在盖板的上侧；弹性密封挡圈套装在密封环板中，两者通过连接环实现固定连接；在密封环板上设有进气孔；当阀板处于向上关闭状态时，阀板、弹性密封挡圈、密封环板、盖板和上冲击板能共同围合构成一个环形密闭腔体，从进气孔引入的气体使密闭腔体保持正压状态。本实用新型结构简单、拆修方便；环形腔室处于持续正压状态，从而防废气进入阀体，保证阀板处密封性能。
