【专利】一种支腿自动调平液压阀(专利号:201920995849.5)

专利号：201920995849.5
专利状态：有权
专利类型：[实用新型]
专利申请人：金川集团股份有限公司
专利分类号：F15B13/06(20060101)

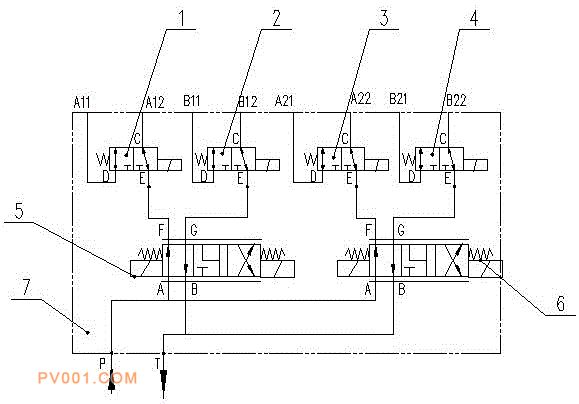

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种支腿自动调平液压阀，包括阀体，阀体上设有压力油口、总回油口和八个阀体工作油口，阀体内设有两个三位六通电磁阀和四个二位三通电磁阀，其中两个二位三通电磁阀并联连接后与其中一个三位六通电磁阀串联连接，另外两个二位三通电磁阀并联连接后与另外一个三位六通电磁阀串联连接，两个三位六通电磁阀并联连接，高压油从阀体的压力油口进入两个三位六通电磁阀内，然后进入到其中两个二位三通电磁阀内，再通过阀体上的其中两个阀体工作油口进入到支腿油缸内，支腿油缸回油通过其中两个阀体工作油口进入另外两个二位三通电磁阀内，再进入两个三位六通电磁阀，然后通过总回油口回到回油箱内，控制支腿油缸的伸出或缩回。
