【专利】一种具有重力闭合结构的管道水封阀(专利号:201921295898.4)

专利号：201921295898.4
专利状态：有权
专利类型：[实用新型]
专利申请人：成都西南水泵厂
专利分类号：F16K1/00(20060101)

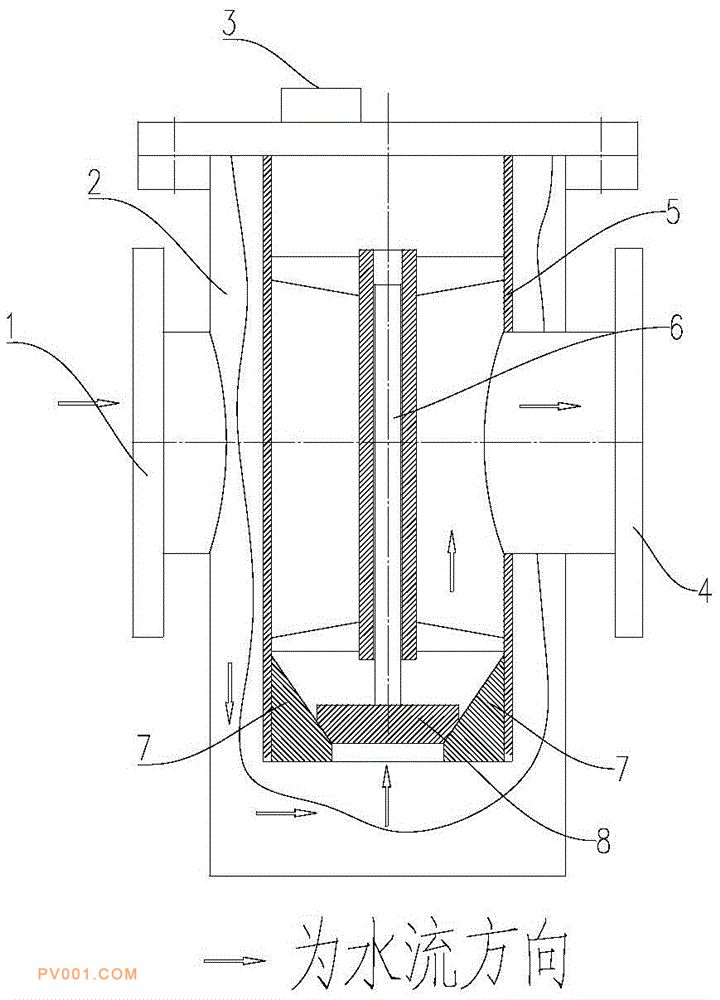

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种具有重力闭合结构的管道水封阀，包括外筒体、内筒体、进口端、出口端、导向机构以及设置在内筒体里的重力闭合结构；重力闭合结构包括阀板和与阀板配合的阀座，阀座固定在内筒体内，阀座上设置通孔，通过阀板的升降实现阀座通孔的开闭；进口端与外筒体连通，出口端与内筒体连通；内筒体上设置有注水口，注水口与内筒体连通；导向机构包括阀杆和限位件，限位件包括若干限位板，限位板与内筒体的内部固定，阀杆与阀板连接，阀杆可沿着限位板的端部作上下运动进而带动阀板在内筒体内作上下运动。本实用新型通过阀板自重即可实现阀座通孔的关闭，结构巧妙、合理，且整个重力闭合结构制作简单，成本较低，隔离效果好。
