【专利】电动法兰式软密封蝶阀(专利号:201921057776.1)

专利号：201921057776.1
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡市爱德阀业股份有限公司
专利分类号：F16K1/22(20060101)

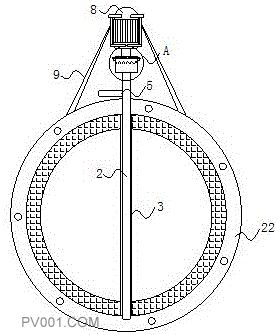

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供一种电动法兰式软密封蝶阀，涉及阀门领域。该电动法兰式软密封蝶阀，包括阀体、控制杆和蝶片，所述蝶片设置在阀体的内部，控制杆固定套接在蝶片的内部，控制杆的底端与阀体的内底壁转动连接，控制杆的顶端贯穿阀体并延伸至阀体的外部，控制杆的顶端固定连接有下卡接齿，控制杆的外表面位于下卡接齿的下方固定安装有连接板，下卡接齿的上方啮合有上卡接齿，上卡接齿的外表面固定套接有环形板，上卡接齿的顶部固定连接有旋转电机，旋转电机与阀体之间通过支架固定连接。该电动法兰式软密封蝶阀，通过支撑弹簧和移动套的配合能够将橡胶密封垫和蝶片之间始终保持密封，达到了良好的密封效果，解决了现有技术中蝶片密封不好导致的泄漏。
