【专利】一种曲轴箱通风系统用同芯管集成单向阀加热装置(专利号:201920488005.1)

专利号：201920488005.1
专利状态：有权
专利类型：[实用新型]
专利申请人：一汽奔腾轿车有限公司
专利分类号：F01M13/00(20060101)

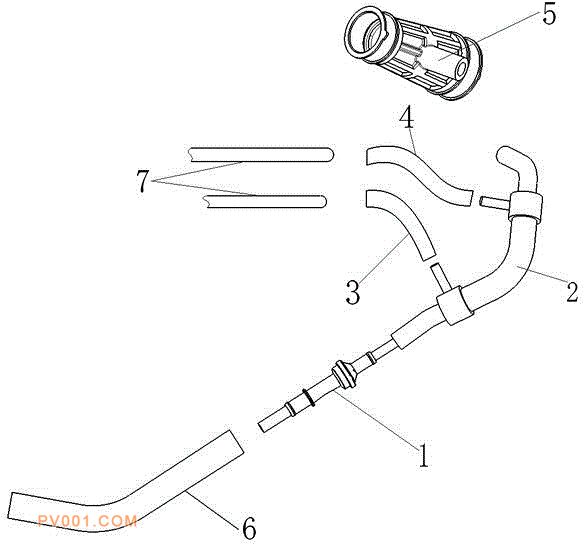

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种曲轴箱通风系统用同芯管集成单向阀加热装置，包括单向阀、同芯管、进液管、出液管、进气管接口、曲轴箱通风管、发动机增压器冷却液出水管、第一内嵌铝管和第二内嵌铝管，进液管的一端和出液管的一端分别与发动机增压器冷却液出水管连接且进液管的一端和出液管的另一端分别与同芯管连接，曲轴箱通风管的一端通过第一内嵌铝管与单向阀的一端连接，单向阀的另一端通过第二内嵌铝管与同芯管连接，同芯管的另一端与进气管接口连接；该装置利用发动机冷却液的高温特性及高比热容保温特性，使冷却液与曲轴箱通风气体在同芯管内形成对流换热，提升曲轴箱通风气体温度防止单向阀内表面霜晶及结冰现象的发生。
