【专利】一种用于输送气态介质的截止阀(专利号:201921457506.X)

专利号：201921457506.X
专利状态：有权
专利类型：[实用新型]
专利申请人：聊城职业技术学院
专利分类号：F16K1/00(20060101)

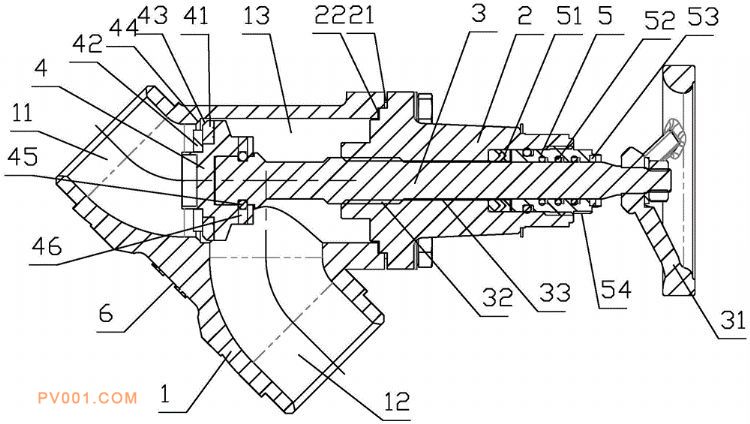

专利摘要：公开（公告）日:2020-04-21摘要:一种用于输送气态介质的截止阀，包括：阀体，所述阀体内设有进气口、出气口和截止口；阀盖，所述阀盖安装在截止口处，阀盖与截止口处的阀体之间设有多级阶梯结构，阀盖与截止口处的阀体之间还设有密封垫；阀杆，所述阀杆穿过阀盖内部，阀杆内端伸至阀体内，阀杆外端连接手轮，阀杆通过设在其上的外螺纹与阀盖的内螺纹通道螺纹相连；阀瓣，所述阀瓣与阀杆的内端相连，阀瓣外侧安装有聚四氟乙烯垫片和平垫圈，所述聚四氟乙烯垫片的外侧设有锥口，所述进气口处的阀体内壁设有与锥口配合的锥面。密封可靠性强，开启状态和关闭状态都对密封结构进行了优化，有效避免气体泄漏，降低故障的发生率，降低了维修成本。
