【专利】一种气密性好的蝶阀(专利号:201921282296.5)

专利号：201921282296.5
专利状态：有权
专利类型：[实用新型]
专利申请人：启东市金猴除尘成套设备有限公司
专利分类号：F16K1/226(20060101)

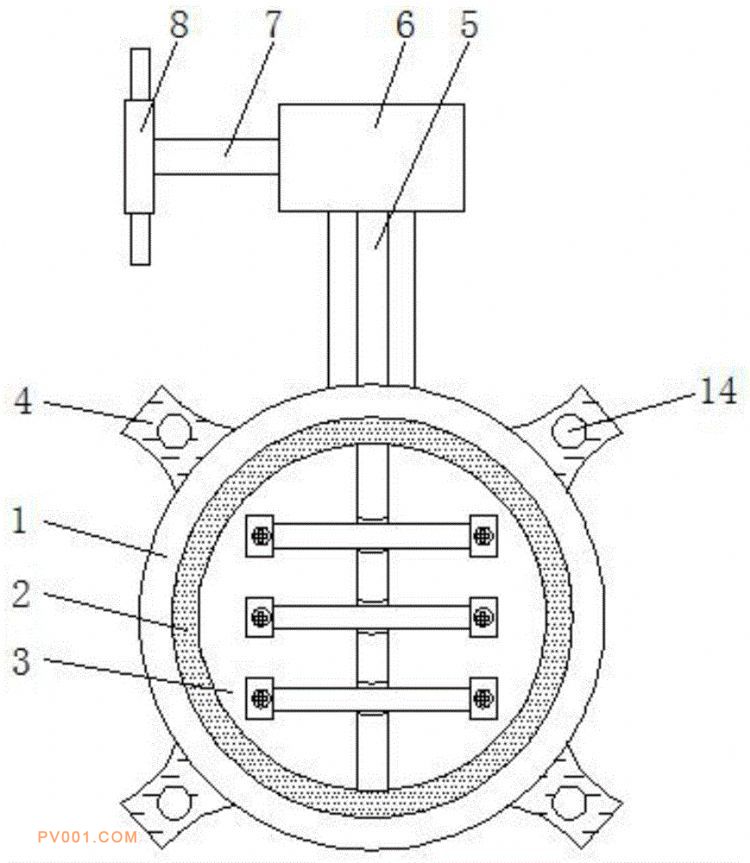

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种气密性好的蝶阀，包括阀体、阀杆、螺钉和加强垫片，所述阀体内壁扣接有密封圈，且阀体内设置有阀板，所述阀杆的一端延伸至阀体内，所述阀杆的一端开设有三个定位凹槽，相邻所述定位凹槽的间距相等，所述加强垫片共设有三个，三个所述加强垫片的中点处分别压紧在三个定位凹槽内，所述加强垫片的两端均焊接有螺孔块，所述螺孔块与阀板之间通过螺钉紧固连接，所述阀体的顶端连接有执行机构。本实用新型，三个加强垫片使阀板结构更加紧凑结实，不易出现变形，同时也便于加强垫片与阀板的分离，便于将阀板拆卸下来，进而使密封圈拆卸和安装十分的便利，替换掉老化的密封圈，使蝶阀具有良好的密封性。
