【专利】一种输液泵维护用安装结构(专利号:201920809292.1)

专利号：201920809292.1
专利状态：有权
专利类型：[实用新型]
专利申请人：云南冲和商贸有限公司
专利分类号：A61M5/14(20060101)

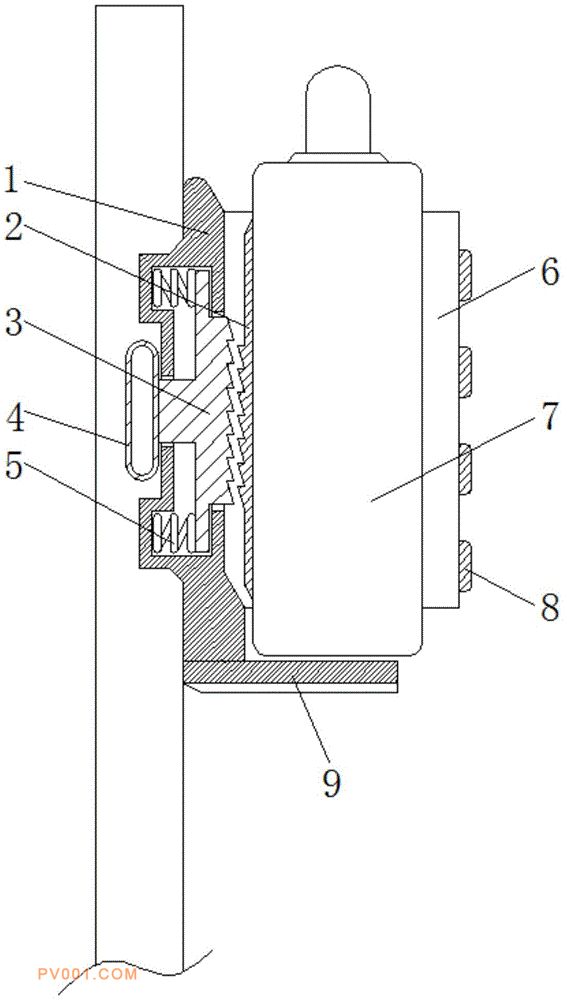

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种输液泵维护用安装结构，包括输液泵主体，所述输液泵主体的背部设置有背板，背板上设置有凸齿结构，所述背板的一侧设置有卡块，卡块的一侧外壁上设置有倒齿结构，所述倒齿结构和所述凸齿结构相匹配，所述卡块位于支座中间的孔槽内，且卡块的一侧连接有弹簧的一端，弹簧的另一端与支座上孔槽的一边内壁连接，所述卡块的一侧突出支座的孔槽，且卡块突出所述孔槽的部分连接有把手，所述支座的底部和两侧分别设置有底板和侧板，底板和侧板分别与输液泵主体的底边和两侧连接。该输液泵维护用安装结构采用背板和卡块相咬合的结构设计，在能够保证输液泵主体稳固性的同时，且使得输液泵主体的安装和取下操作都更加便捷。
