【专利】耐磨损便检修蝶阀(专利号:201920945853.0)

专利号：201920945853.0
专利状态：有权
专利类型：[实用新型]
专利申请人：泰州市龙瑞阀业有限公司
专利分类号：F16K1/22(20060101)

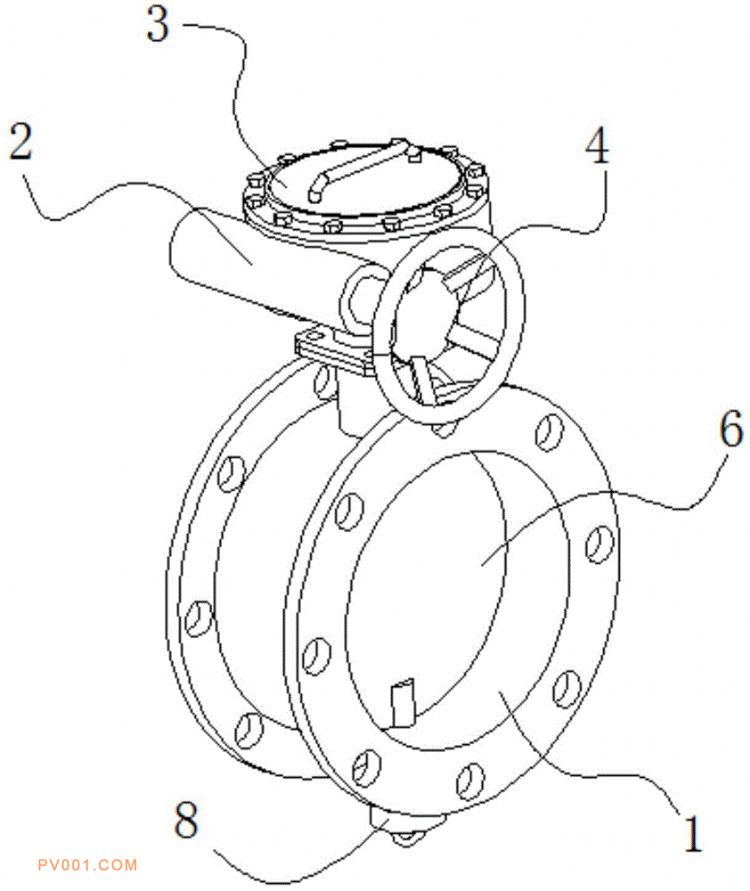

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了耐磨损便检修蝶阀，涉及蝶阀技术领域。本实用新型包括阀体、传动壳、壳盖、传动机构、阀杆、阀瓣、第一固定件和第二固定件，阀体周侧面固定连通有一套管，阀瓣上固定有一组限位套，阀杆内开设有滑动槽，滑动槽两端均固定有限位环，第一固定件包括滑动杆，滑动杆周侧面固定有滑动套，滑动套位于滑动槽内部且与滑动槽滑动配合，滑动杆一端贯穿一限位环且固定有一拉板。本实用新型通过滑动套和滑动槽的滑动配合能够带动滑动杆底端从阀瓣顶部上的限位套拆除，通过滑动块和套管的滑动配合能够带动插接杆脱离阀瓣底部的限位套，解决了现有的蝶阀不便于安装和拆除造成阀瓣不便于清理的问题。
