【专利】一种带泄压阀的金属丝网型PM净化器(专利号:201921378930.5)

专利号：201921378930.5
专利状态：有权
专利类型：[实用新型]
专利申请人：合肥宝发动力技术股份有限公司
专利分类号：F01N3/022(20060101)

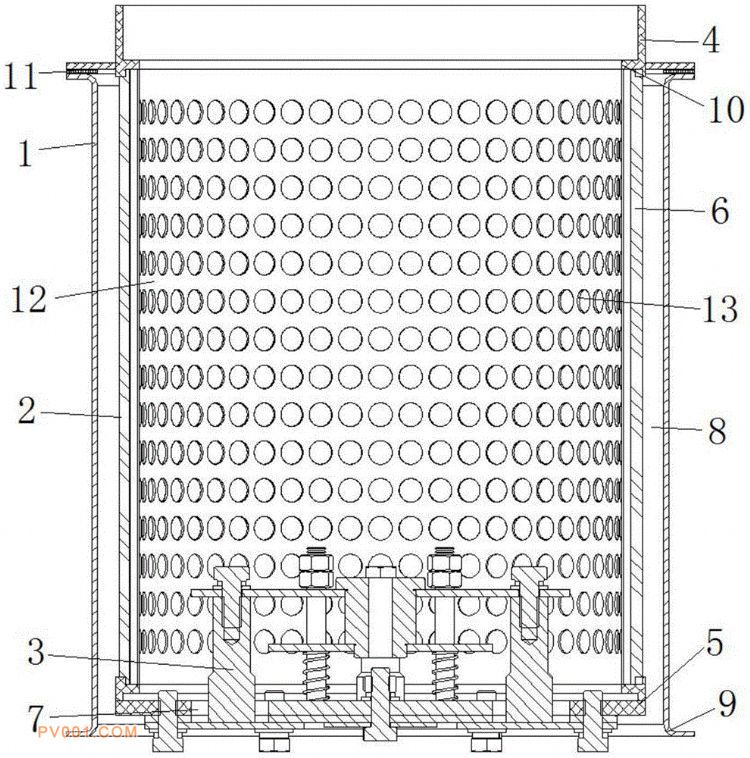

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种带泄压阀的金属丝网型PM净化器，包括有外壳体、滤芯体以及泄压阀，滤芯体位于外壳体的内部，滤芯体包括有上端板、下端板和固定连接在上、下端板之间的多层过滤网，上端板与外壳体固定连接，下端板上设有过气孔，泄压阀安装在下端板上且可封堵住过气孔，多层过滤网中最外层过滤网与外壳体内壁形成过气通道，外壳体下端口为进气口，上端板上设有出气口。本实用新型气体从进气口进入，依次通过过气通道、多层过滤网、多个通孔进入内筒，最终经出气口排出，随着颗粒物的累积，PM逐渐堵住过滤孔，进气口的压力变大至泄压阀打开，气体直接从进气口进入内筒内由出气口排出，可有效的防止因滤芯体被堵死时，而造成的发送机损坏。
