【专利】耐磨式易清理截止阀(专利号:201920945860.0)

专利号：201920945860.0
专利状态：有权
专利类型：[实用新型]
专利申请人：泰州市龙瑞阀业有限公司
专利分类号：F16K1/32(20060101)

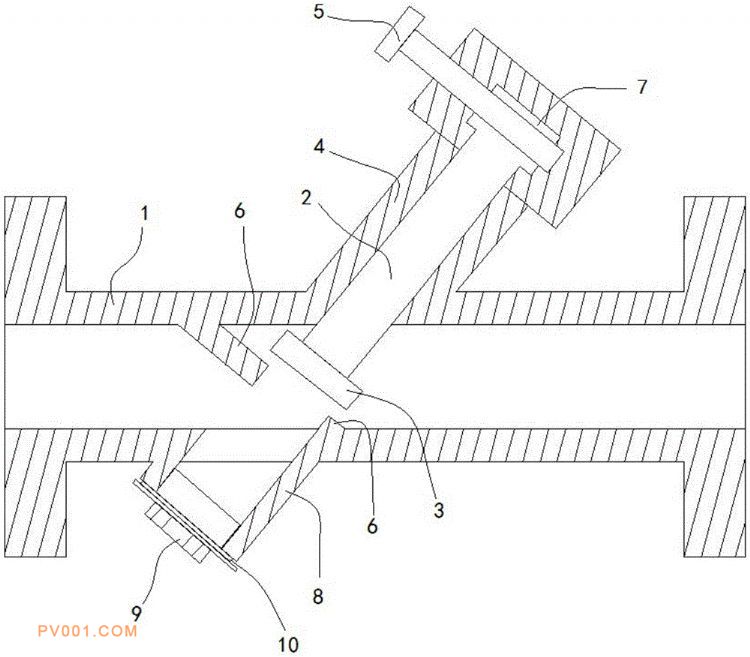

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了耐磨式易清理截止阀，涉及截止阀技术领域。本实用新型包括阀体、阀杆和阀芯，阀杆外部通过螺纹设置阀杆套，阀杆的顶端连接设置手柄，阀杆的另一端设置在阀体内与阀芯相连，阀杆与阀体呈角度连接设置，阀体内与阀芯对应处设置有阀峰，蜗轮设置在阀杆的顶部，阀体周表面贯穿固定有内螺纹圆筒；螺纹圆筒轴线与阀杆套轴线共线；阀峰设置在内螺纹圆筒与阀芯之间；内螺纹圆筒远离阀芯一端螺纹连接有外六角螺栓。本实用新型通过设计的内螺纹圆筒在阀杆和阀芯缠绕堵塞时可快速打开进行清理，解决了现有截止阀缠绕异物不易清理的问题。
