【专利】用于涡轮增压器的废气旁通阀(专利号:201921570569.6)

专利号：201921570569.6
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡速珀利尔科技有限公司
专利分类号：F02B37/18(20060101)

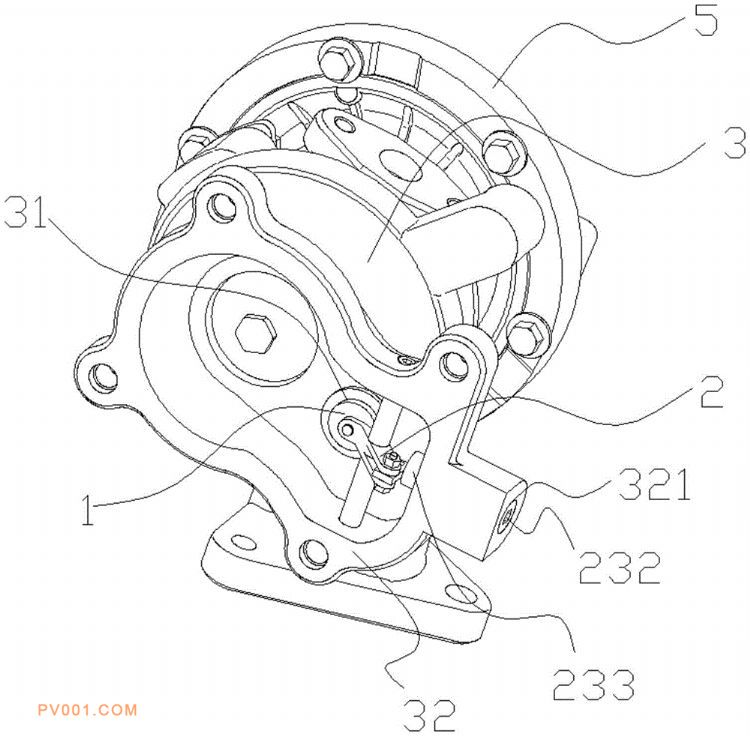

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种用于涡轮增压器的废气旁通阀，包括封门、用于驱动封门进行启闭动作的封门启闭机构和设置在涡壳上的废气旁通口；涡壳包括便于安装的环形凸起外沿；废气旁通口位于环形凸起外沿的内部；封门启闭机构固定于环形凸起外沿上，并与封门活动连接；封门可启闭地设置于废气旁通口处。本实用新型提供的用于涡轮增压器的废气旁通阀，取消了传统的执行器和摇臂板结构，替换为安装于涡壳的废气旁通口一侧的环形凸起外沿上的封门启闭机构，大大节省了涡轮增压器整机的占用空间，结构简单且易于安装；由于废气旁通阀结构只在涡壳端安装，故可以单独利用涡壳组件标定废气旁通阀的启闭压力，简化了标定步骤，提高了标定效率。
