【专利】一种新型的针型阀(专利号:201920747558.4)

专利号：201920747558.4
专利状态：有权
专利类型：[实用新型]
专利申请人：哈电集团哈尔滨电站阀门有限公司
专利分类号：F16K1/00(20060101)

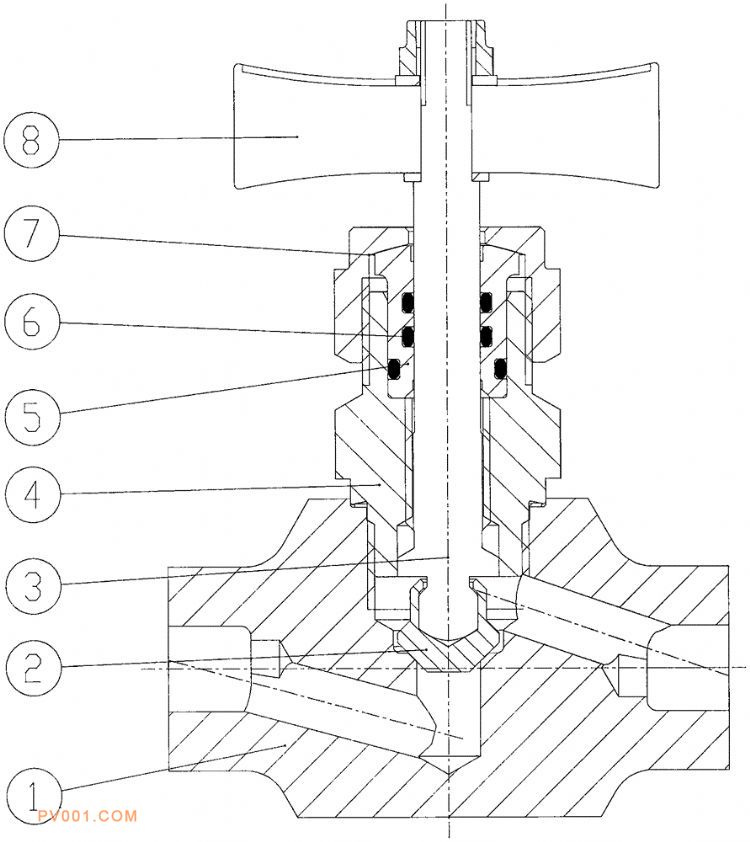

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种新型的针型阀，该装置主要用于火电、核电、石化、天然气、暖通等行业中介质的隔断或开启。它主要由阀体、阀盖、阀杆、阀瓣、压盖、压盖螺母、密封用O型圈、手柄等零部件组成。该阀门阀盖与阀体通过螺纹连接紧固；阀杆与阀盖通过螺纹作为旋转运动副；阀杆与阀瓣通过敛缝的方式连接，阀杆顶部为球面，阀瓣内腔为锥面，此两面形成万向结构，通过此万向结构在关闭阀门时可以有效的使阀瓣与阀座紧密贴合提高阀门密封性；压盖与阀杆、压盖与压盖螺母之间全部通过O型圈进行密封，零件简化，结构简单，便于拆装与维修。
