【专利】一种高压直流供电的电机(专利号:201911356307.4)

专利号：201911356307.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：中国航空工业集团公司金城南京机电液压工程研究中心
专利分类号：F04D13/06(20060101)

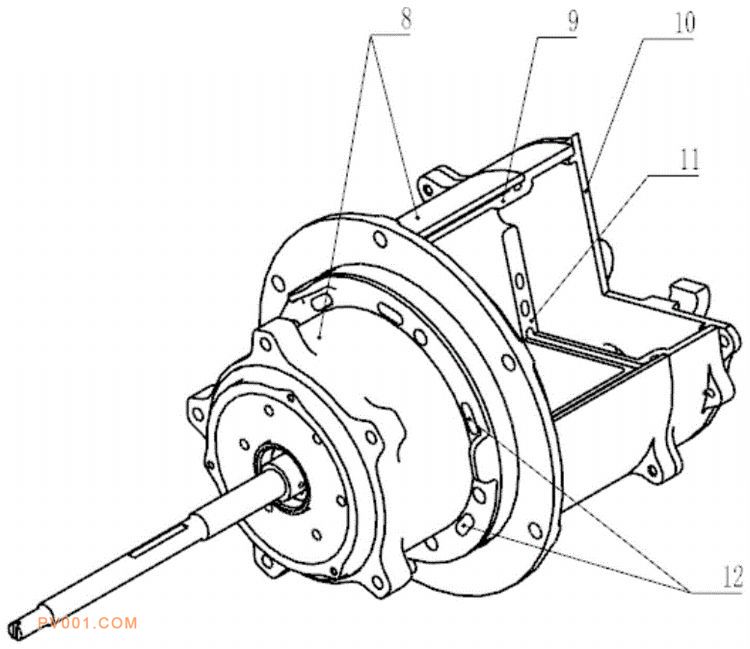

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及一种高压直流供电的电机?控制器一体化航空燃油泵泵芯。包括包括：离心泵组件、电机?控制器组件，离心泵组件和电机轴相连；电机壳体包括电机安装腔和用于容纳控制器壳体的壳体安装槽；控制器壳体由自身的控制器安装板分为两个控制器安装槽；控制器分别安装于控制器安装板的两侧；控制器安装板的侧圆柱壁开设有通孔，通孔与间连通；壳体安装槽安装有部分的控制器壳体；壳体安装槽与部分的控制器壳体之间存在间隙；壳体安装槽的深度大于或等于控制器安装板到壳体安装槽底的距离；部分的控制器壳体的最外沿与壳体安装槽密封；控制器安装槽的槽口安装有控制器盖板；电机安装腔与壳体安装槽的分界面上开设有导油孔；导油孔将燃油引入间隙。
