【专利】一种对夹式手动蝶阀(专利号:201921499169.0)

专利号：201921499169.0
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州铝都阀门有限公司
专利分类号：F16K1/22(20060101)

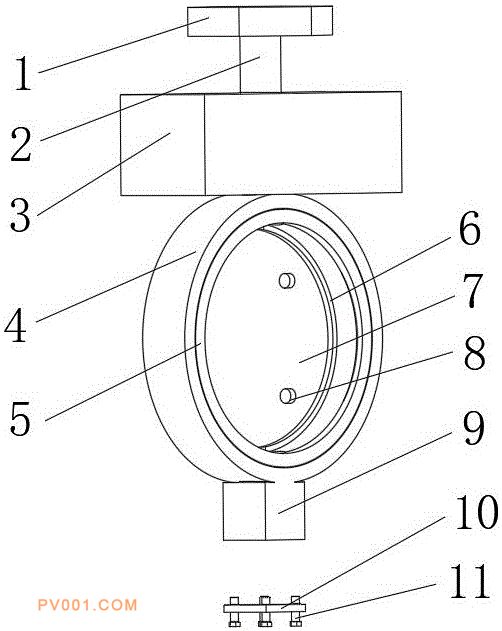

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种对夹式手动蝶阀，包括阀体和旋转单元，所述阀体包括控制轴和阀圈，所述阀圈内腔固定连接有第一密封圈，所述阀圈内安装有阀板，所述阀板与第一密封圈转动连接，所述控制轴的底端依次穿过旋转单元、阀圈和阀板延伸至阀体的底部，所述控制轴与阀圈转动连接，所述控制轴与阀板固定连接，所述旋转单元包括传动齿轮、压缩弹簧、“L”形固定座和旋转箱，所述旋转箱为中空结构，所述旋转箱的上下表面与控制轴转动连接，所述传动齿轮与控制轴固定连接，本对夹式手动蝶阀，能够增强蝶阀控制轴的控制效果，且对阀板进行了保护，避免阀板直接接触水而受到较大的水压产生松动。
