【专利】阀体再生片式多路阀(专利号:201920839333.1)

专利号：201920839333.1
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏恒立液压科技有限公司
专利分类号：F15B13/02(20060101)

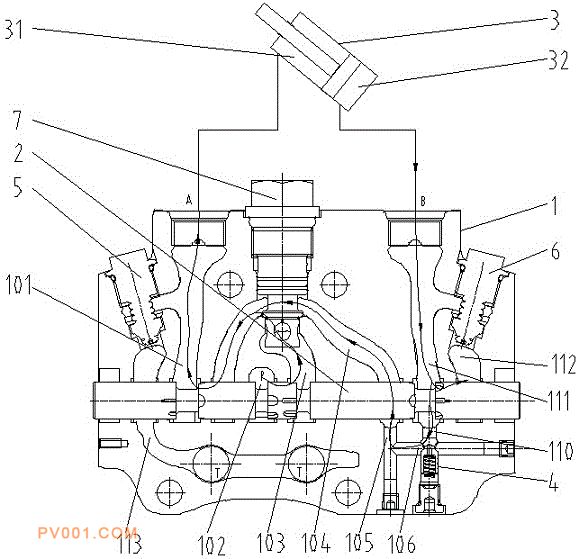

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种阀体再生片式多路阀，包括阀体、设置在阀体内的阀芯以及设置在阀体上的油口A、油口B、油口P和油口T，所述油口A与油缸的小腔连通，所述油口B与油缸的大腔连通，所述阀体内设有与油口B连通的第十一流道，所述阀体内还设有第十流道，所述第十流道上连接有单向阀，所述阀芯移动使第十一流道和第十二流道之间连通或者断开，所述第十一流道和第十二流道连通使油口B的液压油推动单向阀打开使液压油依次通过第十一流道、第十流道、单向阀、第六流道、第五流道、第四流道和第一流道后进入小腔。通过上述方式，本实用新型阀体再生片式多路阀，能够将油缸大腔的液压油引入小腔实现油液再生，有效降低能耗。
