【专利】一种高压针阀(专利号:201921160320.8)

专利号：201921160320.8
专利状态：有权
专利类型：[实用新型]
专利申请人：沅亨流体科技(昆山)有限公司
专利分类号：F16K1/00(20060101)

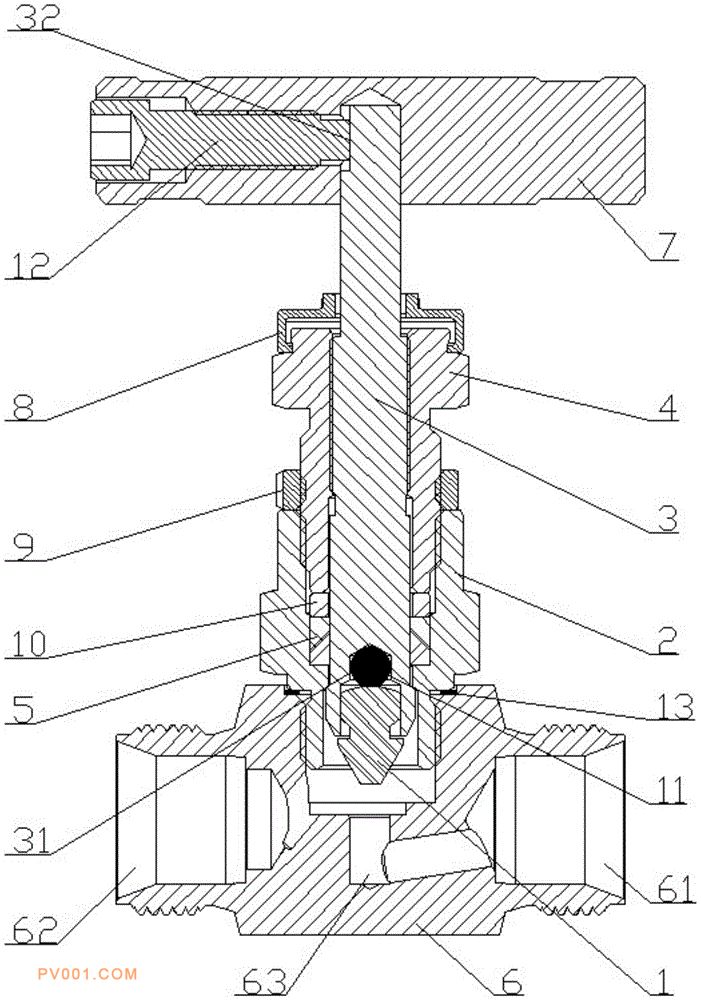

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及了一种高压针阀，包括阀体、阀杆、阀芯、填料螺母、填料、阀座以及手柄。其中，阀座旋合、固定于阀体的下端部，且在其上开设有介质进口、介质出口以及用来适配阀芯的过渡腔。在填料螺母的内侧壁开设有内螺纹，相应地，在阀杆的中段外壁开设有外螺纹，以通过旋动阀杆即可改变阀芯相对于过渡腔的位置，从而实现介质进口和介质出口的通/断。另外，还包括防尘盖。在防尘盖的中心位置开设有通孔，其于阀杆的外侧壁为过渡配合。防尘盖布置于填料螺母的正上方，且与填料螺母相顶靠。这样一来，有效地防止了灰尘和杂物进入到填料螺母的内腔，杜绝在旋动的进程中阀杆相对于填料螺母发生卡滞现象，确保高压针阀调节的灵活性和顺畅性。
