【专利】一种用于薄膜型LNG陆用储罐泵管的柔性支撑装置(专利号:201911069783.8)

专利号：201911069783.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：沪东中华造船(集团)有限公司
专利分类号：F17C3/06(20060101)

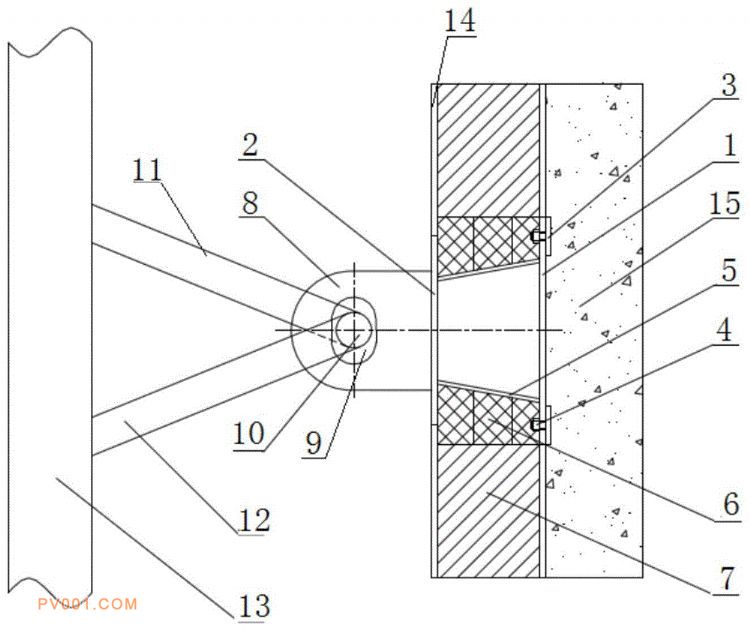

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种用于薄膜型LNG陆用储罐泵管的柔性支撑装置，包括底板、顶板、嵌入件、紧固螺栓、支撑件、连接板、连接柱及支撑管，所述嵌入件为带螺纹孔的板状结构，所述嵌入件设置为2个并预埋于外罐靠近内罐的一侧，所述支撑件一端与所述底板焊接，另一端与所述顶板焊接，所述底板上设置有与所述螺纹孔相匹配的安装孔，所述底板通过紧固螺栓固定于所述外罐上，所述连接板焊接于所述顶板上，所述连接板上竖向设置有腰孔，所述连接柱设置于所述腰孔内，所述支撑管的一端与所述连接柱固定连接，另一端与泵管固定连接。本发明将泵塔限位优化成泵管分散式限位，大大降低了制造难度与制造成本，极大的减轻了重量，便于运输与安装。
