【专利】泵阀锻件检验装置及检测方法(专利号:201911422470.6)

专利号：201911422470.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：中冶重工(唐山)有限公司
专利分类号：G01B5/00(20060101)

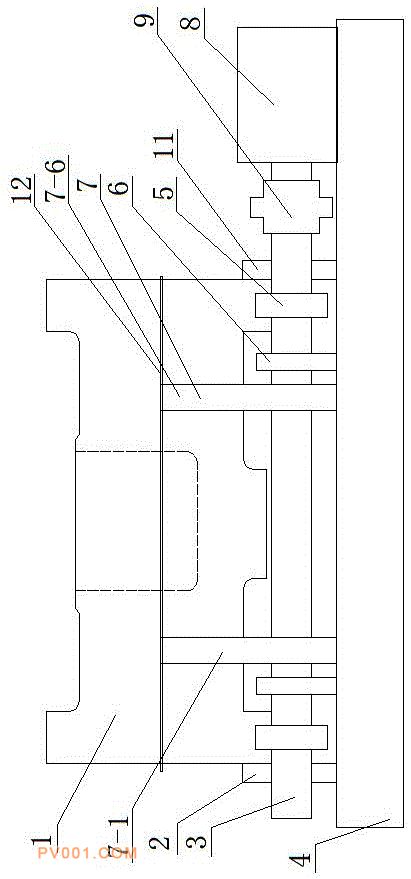

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及锻造，特别是一种泵阀锻件检验装置及检测方法。包括底座，底座上纵向设有平行的主动轴和从动轴，主动轴和从动轴分别通过轴承座与底座固接，主动轴和从动轴的两端分别设有支撑轮，主动轴通过联轴器与驱动机构连接；主动轴的外侧设有检测支架，检测支架包括并列设置的左、右支撑柱，左、右支撑柱的上端面分别设有横向的导向槽结构，截面为L形的左、右固定架分别安装在左、右支撑柱上，左、右固定架的竖直部置于导向槽结构内，检测样板置于左固定架和右固定架的上部，左固定架和右固定架通过螺柱与检测样板连接；底座中间的两端设有左、右定位块。检验效率大幅度提高，制作成本较低，缩短了整个产品的生产周期，提高了生产效率。
