【专利】一种车辆及其车内气压调节阀(专利号:201811191281.8)

专利号：201811191281.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：郑州宇通客车股份有限公司
专利分类号：F16K17/164(20060101)

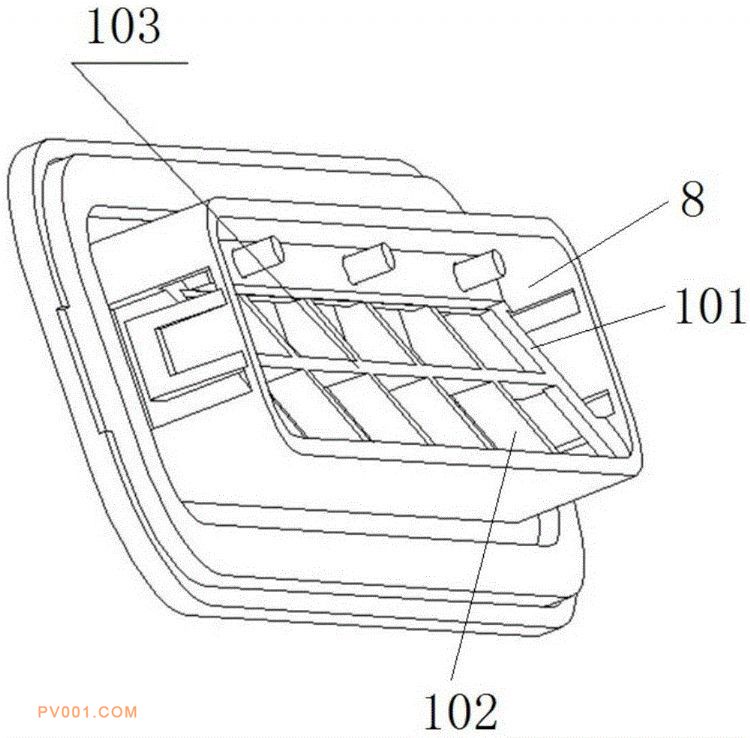

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供了一种车辆及其车内气压调节阀，车内气压调节阀包括具有阀口的阀体和用于封闭所述阀口的软质的阀片，所述阀片的上端与所述阀体相连，下端为自由端，所述阀片为当车内气压与车外气压差值达到临界值时被气流推动外摆以让开阀口、车内气压与车外气压差值小于临界值时依靠自重内摆以封闭阀口的翻转阀片，所述翻转阀片由上至下且由内至外倾斜布置，所述阀口处设置有形成排气格栅的支撑肋条，所述支撑肋条具有当翻转阀片封闭所述阀口时向上支撑翻转阀片以防止翻转阀片塌落的肋条支撑面。通过设置支撑肋条，能够防止翻转阀片的中间位置塌落，进而防止由于翻转阀片的不均匀变形而导致翻转阀片密封不严的情况出现。
