【专利】电焊机中电磁阀安装结构(专利号:201921337950.8)

专利号：201921337950.8
专利状态：有权
专利类型：[实用新型]
专利申请人：乐威泵业有限公司
专利分类号：B23K10/00(20060101)

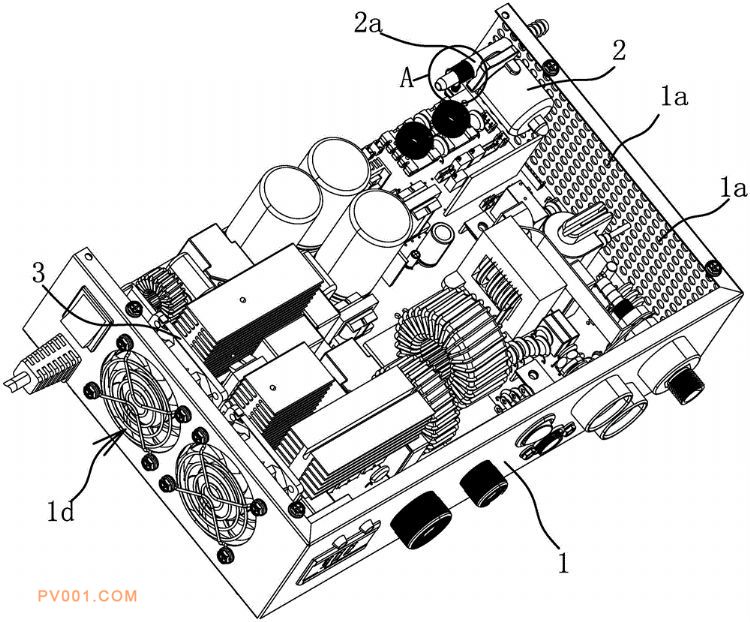

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供了一种电焊机中电磁阀安装结构，属于机械技术领域。本实用新型中，电焊机包括壳体，电磁阀包括水平设置在壳体内的气管，气管左端和右端分别为电磁阀的出气端和进气端，且进气端伸出壳体，壳体的右侧壁上密布有沿水平方向贯穿设置的排气孔，电磁阀抵压在壳体的右侧壁上，且部分排气孔正对电磁阀；本安装结构包括一体成型在壳体右侧壁上且呈管状的连接部，连接部位于壳体外部，该连接部套在进气端外，且连接部和进气端螺纹连接；壳体右侧壁上还一体成型有筋条，筋条的长度沿连接部的径向延伸，且筋条一端延伸至与连接部相连，筋条至少有两个并沿连接部周向间隔分布。本实用新型能提高电磁阀寿命。
