【专利】蝶阀阀体圆弧加工装置(专利号:201921083795.1)

专利号：201921083795.1
专利状态：有权
专利类型：[实用新型]
专利申请人：沧州市昌源管件有限公司
专利分类号：B23B5/06(20060101)

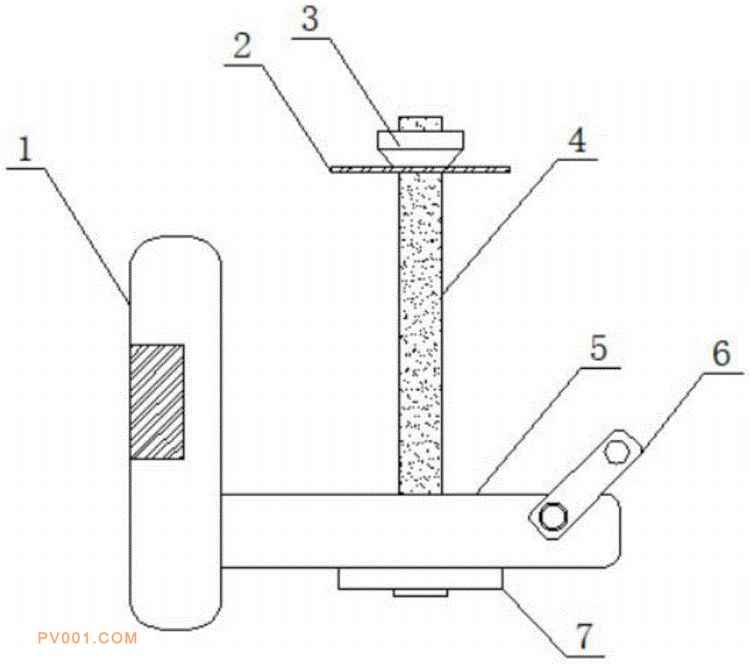

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了蝶阀阀体圆弧加工装置，包括固定圆盘与承台，所述固定圆盘的右端的下侧的表侧设置有承台，所述承台通过焊接连接在固定圆盘的右端的下侧的表侧，所述固定圆盘与承台通过焊接连接，所述承台的下端的轴心处设置有底板，本实用新型中通过在原先的加工车床设置有该装置，这样可以使得通过该装置可以在进行蝶阀的加工的时候可以使得将蝶阀固定的更加的稳定，使得蝶阀不会发生偏移，这样可以使得该蝶阀的孔洞的尺寸可以得到保证，并且在加工的时候步骤方便，通过在第二固定螺栓的顶端设置有套杆，这样可以使得在进行接触的时候，不会使得蝶阀的表端受到力的挤压，从而使得蝶阀的表端不会发生划痕的现象。
