【专利】柱塞式限压阀及具有其的发动机(专利号:201911361150.4)

专利号：201911361150.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：潍柴动力股份有限公司
专利分类号：F01M1/16(20060101)

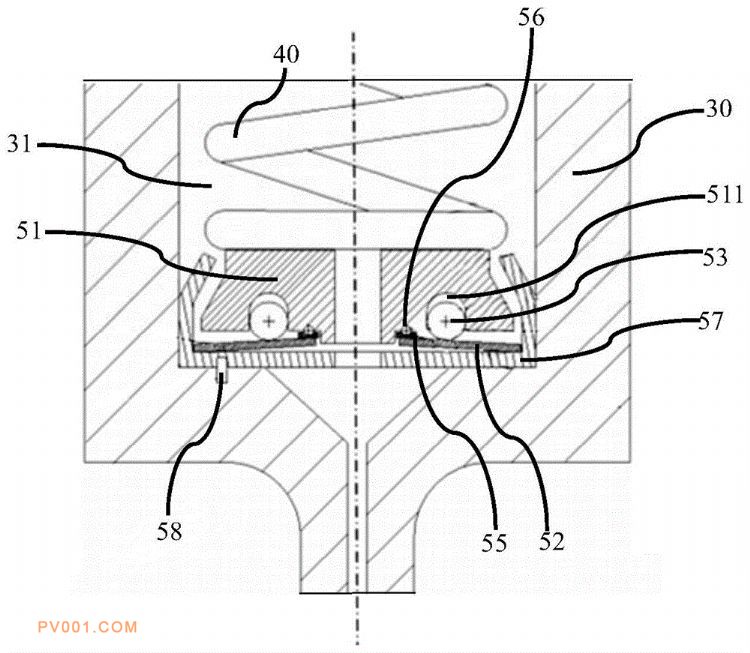

专利摘要：公开（公告）日:2020-04-21摘要:本发明属于发动机技术领域，具体涉及提出了一种柱塞式限压阀及具有其的发动机，本发明提出的柱塞式限压阀通过在调压弹簧和阀芯之间设置一种可转动机构使柱塞式限压阀工作时，在进油压力的作用下，阀芯受到向上的作用力不断增大，进而挤压碟形弹簧，使碟形弹簧被压平而挤压球体，迫使球体在滚道滚动，球体依靠和碟形弹簧之间的摩擦力带动碟形弹簧转动，碟形弹簧又将力传递给阀芯，从而实现柱塞阀每打开一次就转动一定的角度。当柱塞阀关闭时，阀芯对碟形弹簧的力减小，碟形弹簧恢复变形，此时球体几乎不受碟形弹簧的挤压，在复位弹簧的作用下，滚动到初始位置。使阀体与阀芯、阀座与阀芯均匀磨损，从而降低卡滞或密封不严现象的发生。
