【专利】排放阀(专利号:201910962542.X)

专利号：201910962542.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：富尔西亚排气系统公司
专利分类号：F16K49/00(20060101)

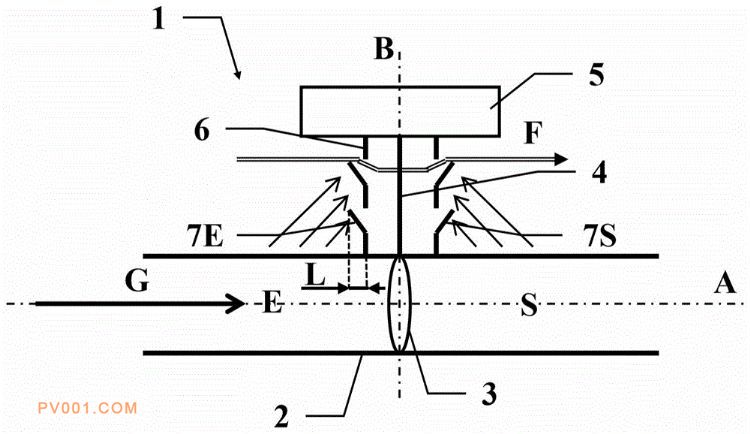

专利摘要：公开（公告）日:2020-04-21摘要:一种排放阀，包括：阀体，阀体限定通道部分，并且沿着延伸轴线从能够连接到上游管道的上游入口延伸到能够连接到下游管道的下游出口，横过通道部分位于阀体中的阀瓣，阀瓣在阀瓣关闭通道部分的闭合方向与阀瓣释放通道部分的打开方向之间绕旋转轴线旋转，旋转轴线正交于延伸轴线，沿旋转轴线对齐的传动构件，该传动构件通过第一端固定在阀瓣上，该传动构件的第二端位于阀体外侧，旋转致动器，旋转致动器经由传动构件的第二端能够驱动阀瓣，紧固装置，用于将旋转致动器紧固在阀体外侧，排放阀还包括至少一个散热片，散热片位于阀体和旋转致动器之间。以及包括这种阀的排放管线。
